SPA、桑拿场所商用空气能热水器（空气源热泵）供水供热系统设计——第二部分

三、SPA终端给、排水及恒温控制

知了谷SPA水疗池按功能分：普通泡池（石灰岩池、红酒池、枯木池等）、功能泡池（旋涡池、瀑布池、溪流池、沸腾池等）及特殊功能疗养（能量环、巷道按摩、鱼疗池）等。

3.1、普通泡池

3.1.1、普通泡池的控制结构示意图

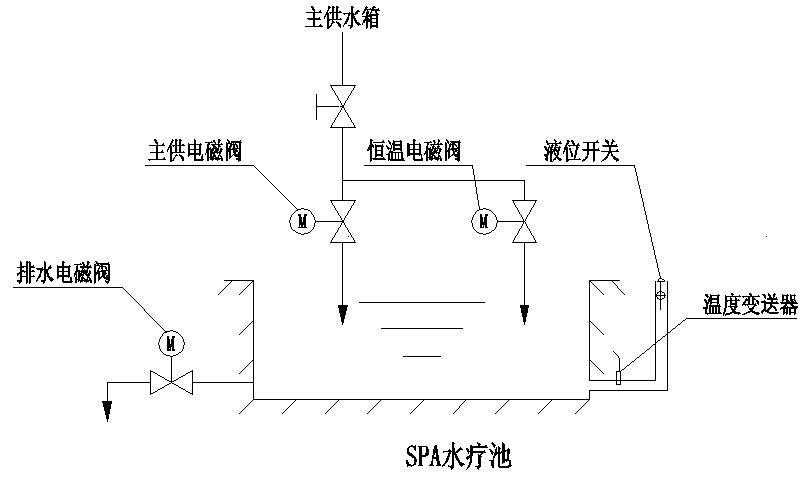

图五：普通泡池给排水原理图

3.1.2、液位、温度控制工作原理

在启用泡池时，主供电磁阀及恒温电磁阀自动打开，排水电磁阀关闭，泡池初次给水开始。到达高水位时，液位开关反馈信号给PLC控制系统，主供电磁阀及恒温电磁阀关闭，系统初次给水结束。当因人使用和蒸发带走水分，液位低于高水位时，主供电磁阀自动打开，补足液位。系统实时检测泡池温度，当泡池温度降低到设定温度以下时，恒温电磁阀打开，以补充新鲜温泉水。多余热水则由溢流口溢出。温度重回正常值后，恒温电磁阀自动关闭。

3.1.3、池底照明（含系统所有水底灯的控制）

池底照明通过安装泡池侧面的水底灯实现，灯的控制通过触摸屏实现。

3.2、功能泡池

3.2.1、功能泡池的结构示意图

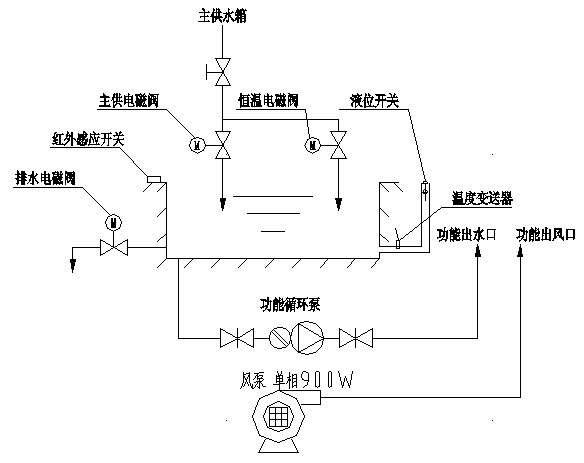

图六：功能泡池给排水原理图

3.2.2、工作原理

功能泡池的给水、排水、恒温及照明与普通泡池一致，只是增加了循环泵或风泵提供动力。循环泵或风泵使水或风具有一定的动能，并通过设计好的出水口或风口，或对人体产生按摩效果，或对人视觉产生冲击，或产生瀑布、溪流等场景。使人的身、心、神得到极大满足。以下是功能池中最常见的旋涡池、沸腾池、溪流池、瀑布池实景展示：

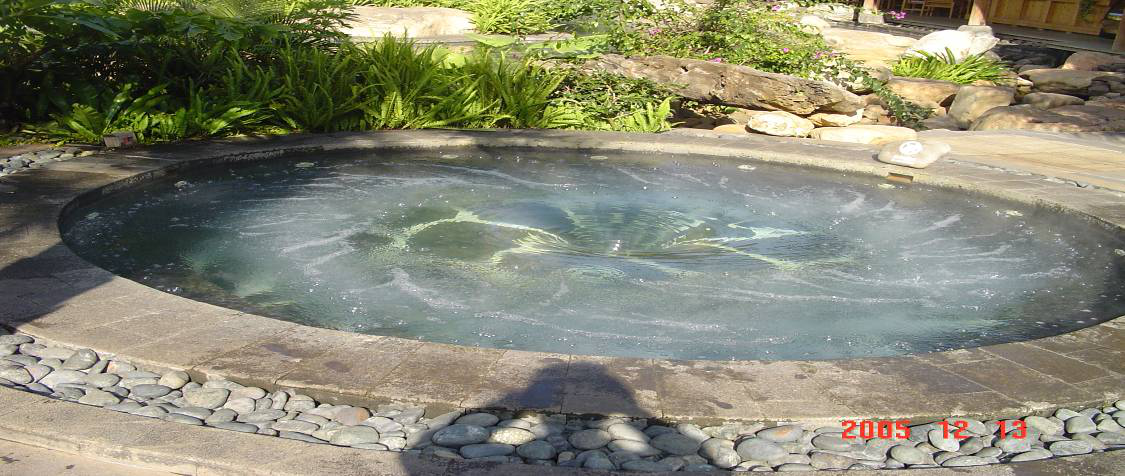

旋涡池实景图

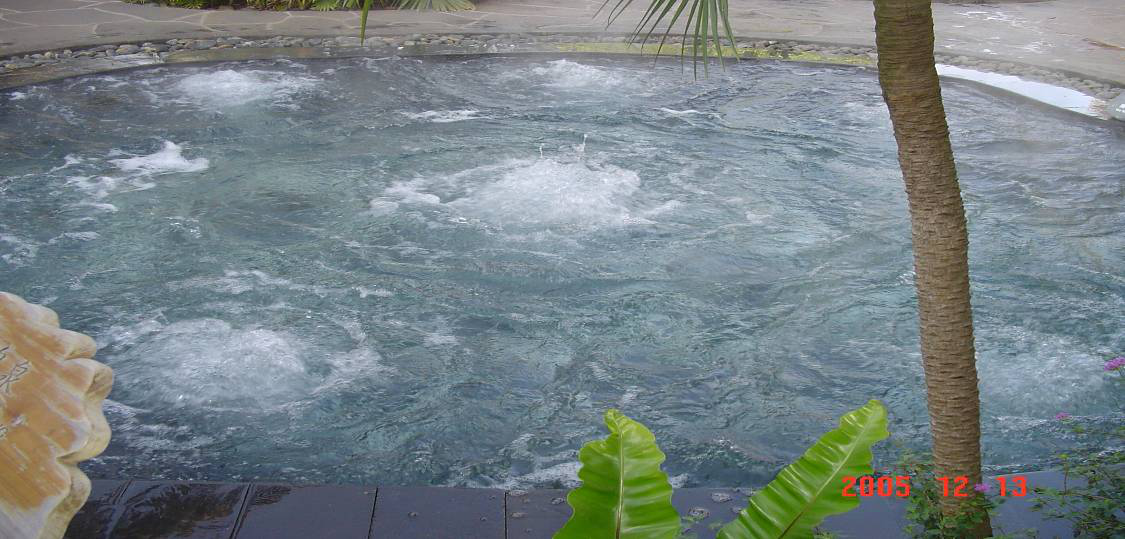

沸腾池实景图

溪流浴池实景图

洞窟浴池实景图

瀑布浴池实景图

巷道按摩示意图

3.3、特殊功能

在本项目中，特殊功能指能量坊、海沙浴、鱼疗池。

特殊功能与普通泡池及功能泡池，在结构和功能有较大区别。泡池是人直接接触温泉水，利用温泉水的特性进行疗养。而特殊功能（能量坊、海沙浴等）是借助温泉的热能，利用管式换热原理，加热特定物质以实现能量转化，来对人进行物理疗养；鱼疗池更特殊，是在泡池中放入特种耐温鱼苗（学名亲亲鱼），实现人鱼共浴。

3.3.1、能量坊

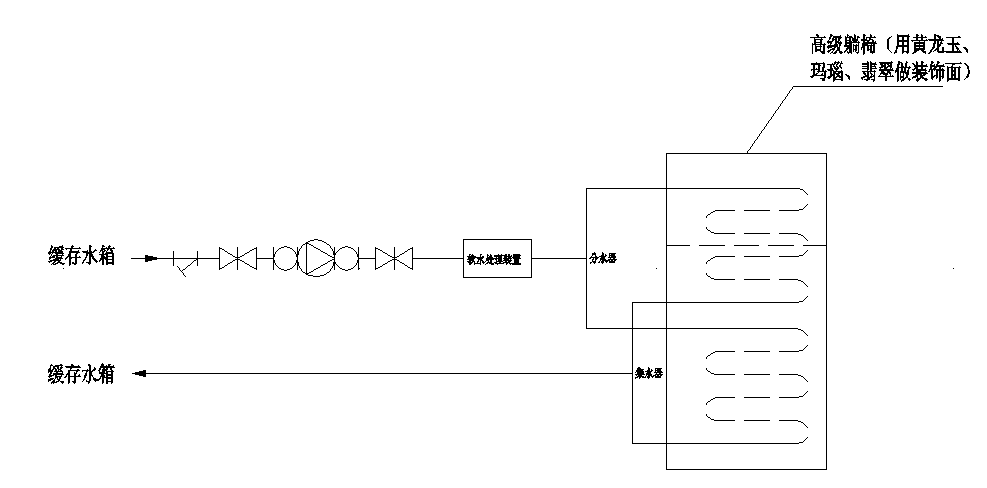

能量坊由6把高级定作躺椅组成，分别以黄龙玉、玛瑙、翡翠做外贴面，通过内置专用耐高温水管，实现热量传递，达到理疗效果。能量坊的温度通过控制循环水泵的启停进行控制。温度低于设定值，自动启动循环泵，通过驱动缓存水箱中的高温水，流过高温水管，实现加热（与地暖采暖原理一致）

3.3.2、海沙浴

海沙浴是利用地暖管采集主供水箱的热，对海沙进行加热，利用加温后的海沙实现对人体的疗养。

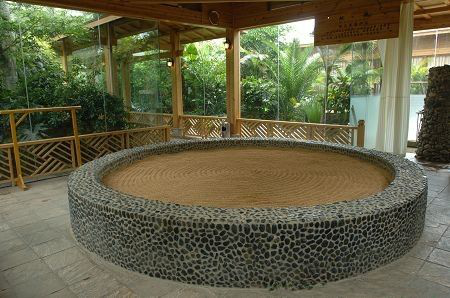

海沙浴池实景图

3.3.3、鱼疗池

鱼疗池是在普通泡池的基础上，增加了一台制氧泵及生化过滤箱（自带紫外线消毒器）。

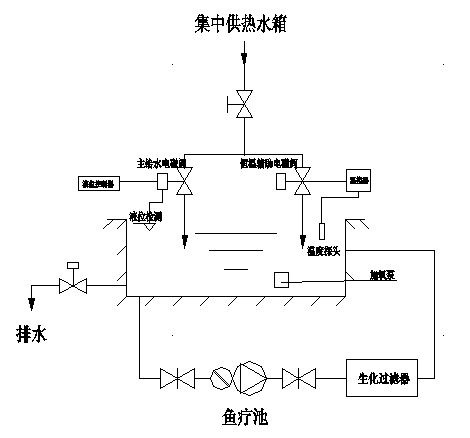

图七：鱼疗池给排水原理图

<未完待续> 余下内容请浏览第三部分
