SPA、桑拿场所商用空气能热水器（空气源热泵）供水供热系统设计——第一部分

一、原水处理

原水处理包括原水的净化、输送、降温与存储

1、原水净化、输送、存储

原水采集于各天然温泉的汇流点，具有高温、高含沙量等特点，必须经过一系列的净化处理，才能供给泡池终端使用。

原水处理工艺流程如下：

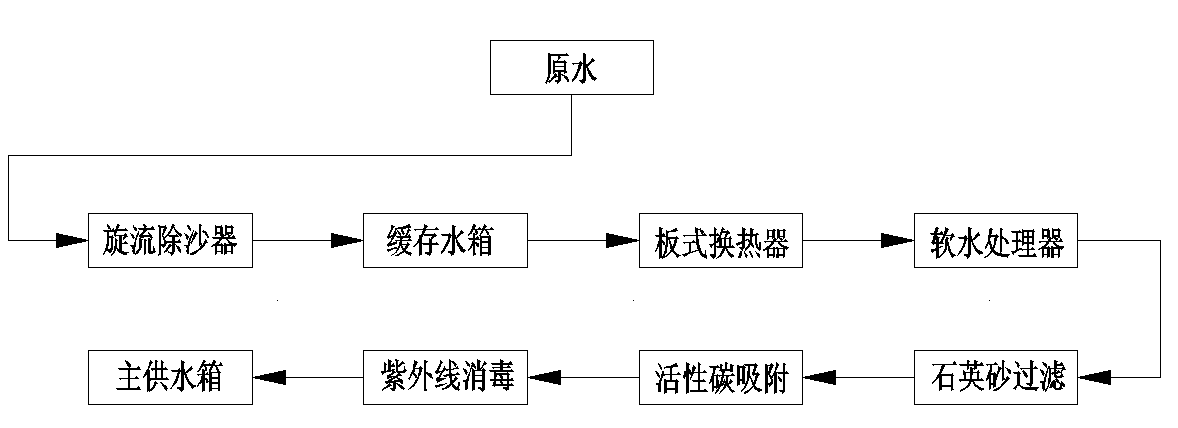

图一：原水处理工艺流程图

1.1旋流除沙

旋流除沙是采用沙水比重不同进行分离的原理，一路是分离后的水输送到缓存水箱，一路是因重力下沉的沙。沉积沙需要定期进行人工清理。

1.2板式换热降温

85℃左右的原水经过旋流除沙器后，温度会降至80℃左右，仍远高于过滤、净化系统温度承受能力，必须采取强制降温处理。为保证温泉水的物理性质不发生改变，我们设计采用逆流板式换热装置，把80℃左右的温泉水强制降温到50℃左右的温泉水。强制降温后的温泉水，再经过软水器、石英砂过滤装罐、活性碳吸附罐、紫外线消毒器后，输送到主供水箱存储，为后续工艺使用。为节约冷水资源，我们采用游泳池存储的水做为热交换介质。另外，为别墅群集中供热的水箱的加热和恒温也采用板换产生的热量，具体工艺图入下图所示：

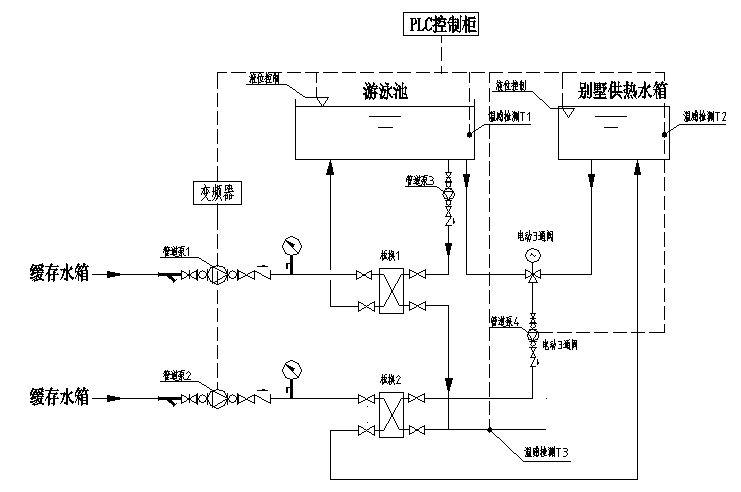

图二：板式换热原理图

注意：由于板式换热前无法加装软水处理装置（软水器工作温度不能超过50℃），因此，板式换热无法避免的结垢会影响板换的工作效率。当板换后的温泉水温暖超过50℃以上时，系统将强制整个供水系统的运行。必须保证板换后的温泉水温度低于50℃，系统才能连续正常运行。

二、变频恒压输送

原水经过净化工艺处理变成可使用的温泉水，进入主供水箱存储。主供水箱是为解决SPA用水高峰用水量不足而设计的具有一定存储能力的水箱。通过主供水箱进行存储及二次供水，为原水处理流量不足赢的处理的时间。

2.1、主供管网恒压控制

为保证供水终端用水需要，需要对供水管网进行恒压控制。

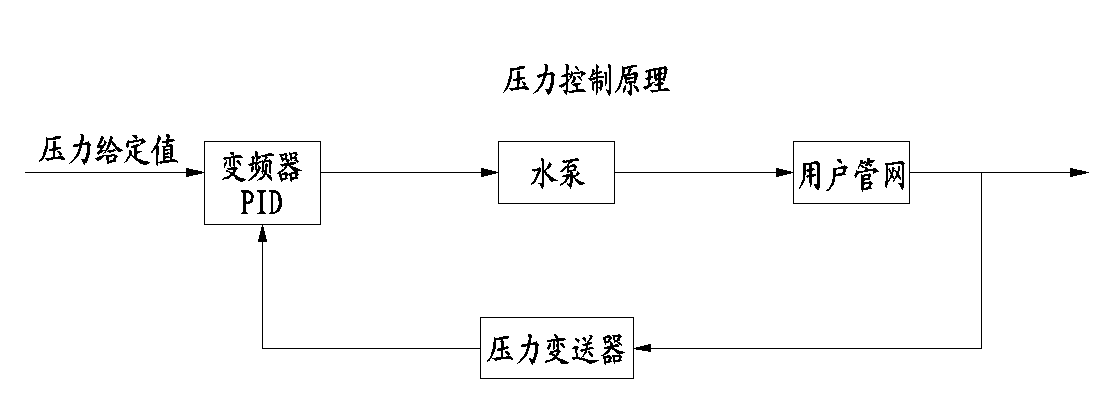

图三：变频恒压供水原理图

2.2、主供管网恒温

为避免主供管网的水在长时间不使用变冷的情况，在主供管网的末端设计了回水温差控制，在主管网管道末端水温与主供水箱水温差5℃时，自动打开回水电磁阀，以维持整个管网的水温时刻控制在45℃左右。

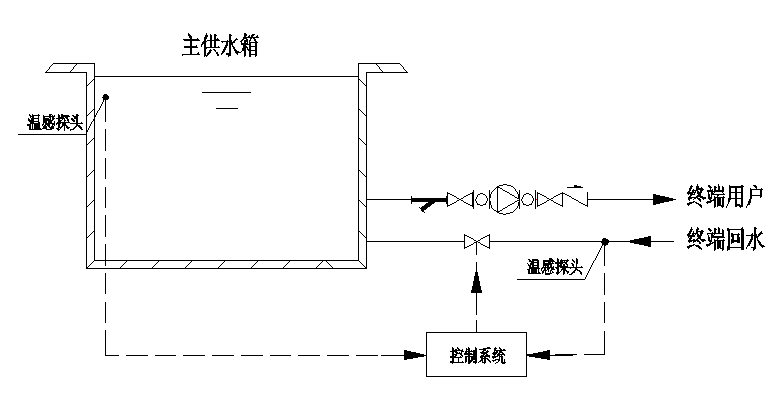

图四：主供水管网回水控制原理
