四、别墅群生活热水供应

4.1、水源及存储方式

别墅群生活用热水水源取自市政自来水管网，需要先存储后加温使用。

4.2、加温及恒温控制

加温与保温的热量取自温泉水降温板式换热产生的热量，通过控制系统使水箱水温保持在50℃左右。原理参见图二：板式换热原理图。

4.3、输送

输送方式采用变频恒压输送方式。原理参见图三：变频恒压供水原理图。

五、游泳池的给水、排水及循环过滤

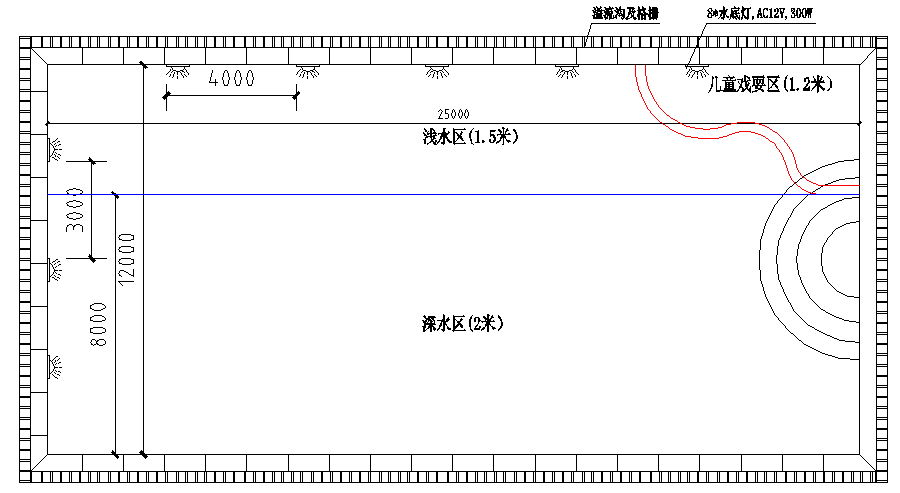

图八：游泳池平面布置图

设计规范按照国家《游泳池给水排水工程技术手册》（中国建筑工业出版社出版）进行。游泳池的平面布置图如下：

深水区：25*8*2（长(m )*宽(m )*深(m )）容积约：400m³

浅水区（含儿童戏耍池）：25*4*1.5(儿童1.2)（长(m )*宽(m )*深(m )）容积约：140m³

游泳池总容积为：540 m³

5.1、水质要求：

水质设计参数表
序号	项目	国家标准	设计标准
1	水温	23~30℃	30℃±3℃
2	PH值	7.0~7.8	7.0~7.8
3	浑浊度	≦5TNU	≦2TNU
4	尿素	≦3.5mg/L	≦3.5mg/L
5	游离性余氯	≦0.3~0.5mg/L	≦0.3~0.5mg/L
6	细菌总数	≦1000个/mL	≦200个/mL
7	大肠杆菌数	≦18个/L	每100mL不得检出

5.2、池体主体结构

池体主体结构采用负沿（无边际）设计：

示意图如下：

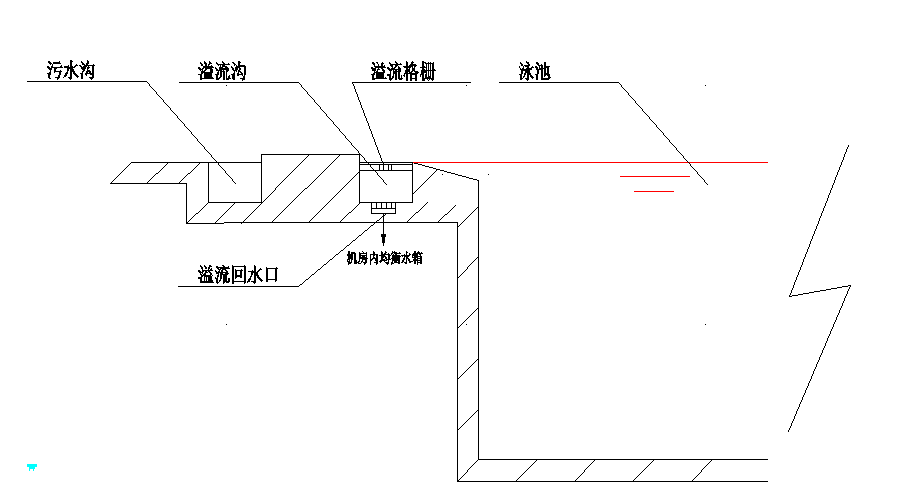

图九：负沿结构示意图

负沿泳池实景效果如下:

图十：负沿游泳池实景图

5.3、初次充水及排水时间

◆初次充水时间：≦48小时（根据甲方实际水量可调整）

◆排空时间：≦4小时

5.4、循环方式及循环时间

循环过滤方式采用逆流式循环，通过均衡水箱进行补充水。循环时间6小时。

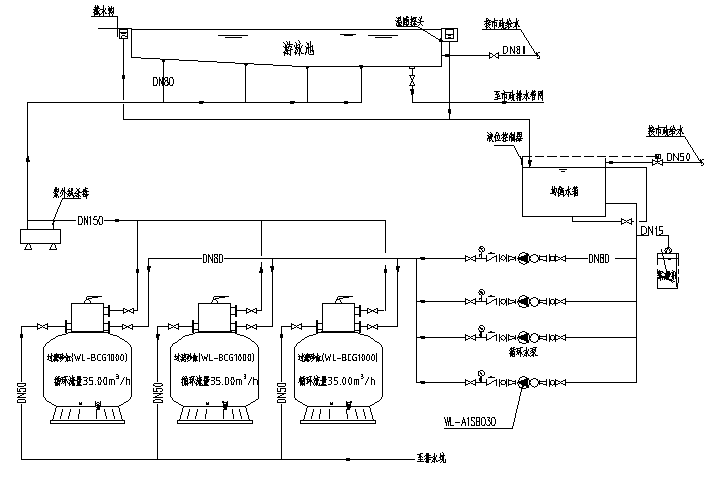

图十一：泳池循环过滤系统管路示意图

5.5、水处理工艺

◆使用自带毛发过滤器循环泵（预过滤）

◆石英砂过滤（主过滤）

◆絮凝剂投加装置（辅助过滤）

◆紫外线消毒

5.6、泳池的加热与恒温

泳池初次加热及恒温所需热量来自与温泉水进行板式换热产生的热量，通过自动化控制系统维持水温在30℃左右。

原理参见图二：板式换热原理图。

5.7、池底照明

游泳池的照明通过安装泳池侧面8只不锈钢专用水底灯实现，水底灯采用AC12V供电。

通过安装于泳池侧面的水底灯实现照明。灯的安装位置参见图八：游泳池平面布置图

六、主供水箱、缓存水箱容积、及别墅生活用热水水箱设计

6.1、主供水箱、缓存水箱

要设计主供水箱缓存水箱容积、及别墅生活用热水水箱，必须知道整个系统两个非常重要的参数：日最大用水量和每小时最大用水量。

6.1.1日最大用水量估算及每小时最大用水量

为节约资源，游泳池的水设计为循环使用，他的用水源来自市政自来水，在计算在日最大用水量和每小时最大用水量不考虑。

日最大用水量由四部分组成：

V1:所有泡池的初次给水

V2:补充泡池因蒸发和人体带走损失的水

V3:维持泡池恒温需要的补充水

V4：别墅泡池及生活用水

V0：总的用水量

V0=V1+V2+V3+V4

根据统计计算，所有室外泡池的容积和为V1=110立方；

V2: 按经验公式，补充水按泡池容积6%进行补充

V2=V1*6%=6.6立方

V3:采用热量平衡原则进行计算。

新温泉水按48℃（主供水箱水温设计为50℃），泡池恒温按42℃进行估算。

第1步:：计算维持泡池恒温（42℃）所需的热量Q1

第2步：根据热量平衡原则，按新鲜温泉水温度从50℃降低到42℃，需要的补充比。

第1部分：恒温所需热量Q1

Q1=1.2*∑*(1.163*V*(0.0174*VF+0.0229)*(PB-PA)*760*F/B)

∑:所有泡池该值的总和

Q1=1039225KJ/H

Q2=水的密度*水的比热*（新鲜温泉水温度（50℃-泡池使用温度42℃）*补充水总的容积

利用Q1=Q2，可以解算出总的补充水量：V3=31立方

V4: 别墅群泡池及生活用水

别墅群共有9个别墅，由目前没有泡池的具体尺寸，因此，按每个泡池6立方的用水量进性估计，合计45立方，再考虑恒温及散热，V4取55立方。

V0=V1+V2+V3+V4=110+6.6+31+55=203立方。

日最大用水量：203立方

6.1.2、每小时最大用水量

由于SPA泡池的使用特点，在泡池初次给水时需要在1个小时内把所有泡池注满，因此小时最大用水量按203立方计算。根据知了谷用水特点，取个不均衡使用系数0.7则每小时最大用水量为:203*0.8=142立方。

6.1.3、主供水箱及缓存水箱容积确定

结合日最大用水量和每小时最大用水量的计算，主供水箱设计为120立方，缓存水箱设计为30立方，可满足知了谷高峰用水需求。水箱的长、宽、高尺寸根据实际机房尺寸待定。

6.1.4水箱制作工艺

主供水箱和缓存水箱均采用混泥土浇灌，做防水处理。并设置自然溢流口。整个水箱部做保温。

6.2、别墅群生活用热水水箱设计

6.2.1、最大日用水量及每小时最大用水量

知了谷有9栋别墅，按每个别墅最大日用水0.8方来计算的话，水箱设计必须大于7.2立方。由于供热水箱主要为宾客淋浴用水，每小时最大用水量也按7.2立方进行计算。因此供热水箱按10立方进行设计。

6.2.2、供热水箱制作

供热水箱采用不锈钢制作，外加保温层和溢流口。水箱的长、宽、高尺寸暂不定。

七、水处理设备粗选型

7.1、水处理、净化、消毒设备

水处理设备按使用部位和功能进行

7.1.1、旋流除沙器

厂家：国产

使用工艺：原水净化处理

旋流除沙器选用国产XY-40/25

每小时处理流量：40~80T

技术参数：

①进水浊度≦320度

②出水浊度≦10度

③进水压力≧0.4MP

④压力损失0.028MP

⑤除砂直径：＞0.8毫米

7.1.2、不锈钢石英砂过滤罐

厂家：国产

使用工艺：游泳池净化处理

技术参数：

7.1.3、不锈钢活性碳吸附罐

数量：1台

使用部位：缓存水箱到主供水箱的管道过滤

技术参数：

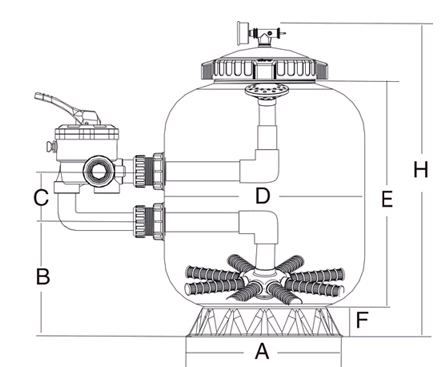

7.1.4、玻璃纤维石英砂过滤罐（WLBCG1000）

厂家：威浪仕

使用工艺：原水净化处理

主要技术参数：

◆ 进出口管径：2.0（inch）

◆ 过滤面积：0.79(m²)

◆ 流量：35 m³/h

◆ 装砂量:712kg

◆

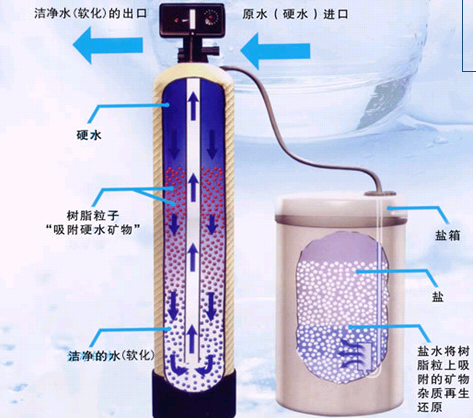

7.1.5、软水处理器

厂家：

使用工艺：原水净化处理

技术参数：

7.1.6、板式换热器

厂家：

使用工艺：原水净化处理

技术参数：

7.2、水循环设备

7.2.1、耐高温管道立式离心泵（3KW）

厂家：

使用工艺：原水净化处理

技术参数：

7.2.2、高温管道立式离心泵（1.1KW）

厂家：

使用工艺：原水净化处理

技术参数：

7.2.2、高温管道立式离心泵（1.1KW）

厂家：

使用工艺：原水净化处理

技术参数：

7.2.3、变频增压泵（11KW）

厂家：

使用工艺：主供管网恒压供水

变频增压泵（11KW）

厂家：

数量：2台

使用工艺：别墅供热管网恒压供水

7.2.4、循环过滤泵2.2KW（自带毛发过滤器）

厂家：

使用工艺：原水净化处理

技术参数：

7.3、水底照明设备

厂家：

供电电压：AC12V，自带温度保护功能。

选用美国滨特尔水底灯,。

7.4、水温、水液位检测设备

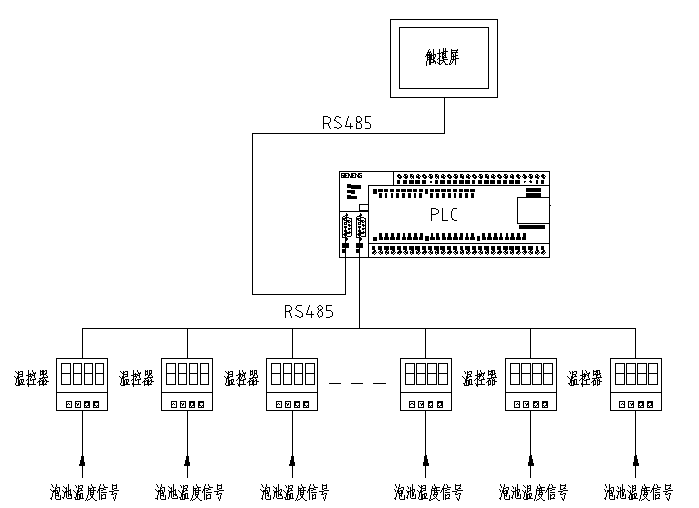

◆温度控制器: 厂家：技术参数：AC220V供电，自带RS485通讯模块。传感器输入：PT100 可实现远程与PLC进行读写控制。使用地点：所有室外需要恒温控制的泡池和测温点。

◆温度传感器: 厂家：技术参数：不锈钢外壳封装传感器类型：PT100 使用地点：所有室外需要恒温控制的泡池和测温点。

◆不锈钢浮球液位开关厂家：使用地点：所有室外需要液位控制的泡池。
