空气能热水系统不锈钢保温水箱说明

1、不锈钢保温水箱原理：

    保温水箱是以不锈钢板或用彩钢板等为表层，闭孔阻燃自熄型聚苯乙烯料板或聚氨酯等为芯层，通过优化组合，使内外层共同达到最佳保温效果。

不锈钢保温水箱采不漏水的原因：不锈钢保温水箱采用不锈钢板制造，永不生锈；不锈钢保温水箱的桶顶、桶身、桶底采用50mm进口聚胺脂整体发泡，确保保温性能长久稳定；除预留管口外所有采用先进机械缝焊技术，二次试漏确保不漏水。

不锈钢水箱外皮的选择：水箱外皮的选材：不锈钢高贵豪华，优于其他铝材、角铁、彩钢等；厚的不锈钢优于薄的不锈钢；保温材料：聚氨酯整体发泡保温优于泡沫塑料板保温；结构：整体成型优于分开成型。

不锈钢材料在水箱中和应用：不锈钢是近代各国太阳能热水器水箱普遍采用的材料。不锈钢具备优良的强度、塑性、耐腐蚀性及焊接性，用薄不锈钢板焊成的水箱既轻又强，在一体式的承压及非承太阳能热水器水箱中普遍采用。分体式的承压水箱在许多国家也广泛采用不锈钢制造。

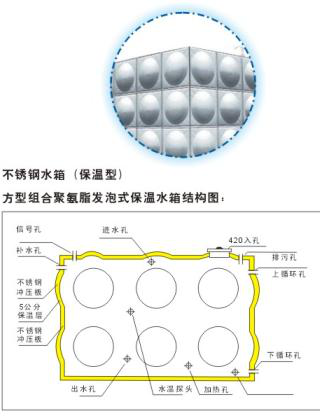

2、装配式不锈钢焊接水箱的特点

    2.1、永不生诱：选用食品级ＳＵＳ不锈钢板材，彻底遮断太阳光照射，不滋生藻类，水质好，不存在二次污染，任何时候都保持水质清洁。

    2.2、永不渗漏：独特的结构设计全焊接现场组合，具有超卓的强度，与螺栓结构不同，省去了密封条，不会出现漏水及密封不严现象。

    2.3、自由组合：徒刑应用户要求，容积可满足一切设计要求，安装现场无特殊要求，可提供保温服务。现场组装，方便施工。

    2.4、外形美观：流畅的线条，完美的设计，整个箱体美观性好。

    2.5、自由选择：容量可以从1立方到2700立方极广的范围内进行选择，不受设置场所的限制。

    2.6、保温物效：作为极寒地区的防结冰对策，（最低温度在零下１５摄氏度以下时需要保温）对于同一形状的30mm-100mm的保温嵌镶板很容易施工。

    2.7、符合消防，建筑基准法：在大楼发生火灾时，与玻璃钢容器比较更明显的优点是不锈钢槽也同时可以起到初期灭火用供水箱的作用，这是符合国家有关消防．建筑基准法的。

    2.8、理想的力学结构：从力学的角度来考虑，星源大地的水箱的凸出部分采用了球体．这是因为从力学的角度来看，球体与平板的组合结构相比是最理想的。

    2.9、轻便而强度高：ＳＵＳ的屈服强度相当于碳素钢的1.5倍，玻璃钢的6倍,对于耐震、耐积雪、耐风压。耐冲击等具有出类拔萃的优良性。加之星源大地独特的设计及冲压加工，可使用1.2mm的薄板，因此，重量只为普通钢的1/5。

    2.10、易于现场焊接组装：这是通过对1.5m*1.0m. 1.0m*1.0m. 1.0m*0.5m预制板件的方形板的组合施工的．所以，易于现场组装作业．尤其对于不易移动的大型槽和安装不便的场所最为适用。

    2.11、使用寿命长：板块一次冲压成型冲压板块承压能力为普通平板的3－4倍，焊接全部采用氩弧焊。

304复合不锈钢的机械性能表

    注：304复合不锈钢的每层覆层厚度大于板厚的3%。

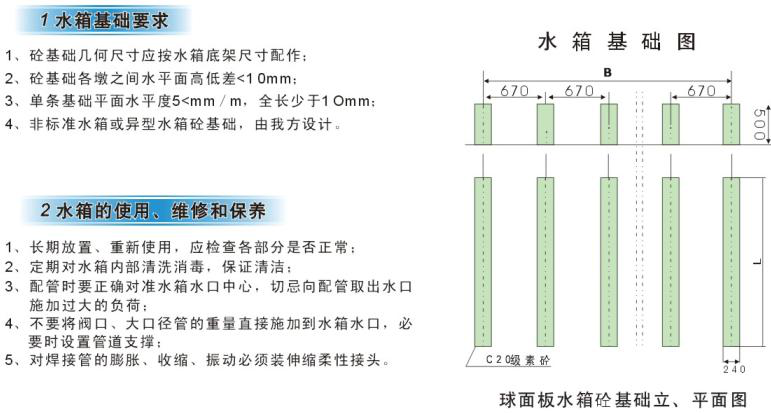

3、水箱的安装与说明

4、水箱自然散热的热量损失计算

    以10吨保温水箱为例：

    1）容积：10 m³水箱外形尺寸为：内胆：Di=2120mm，H=2850mm，水温=55℃。

    2）保温采用聚氨酯发泡保温，保温厚度：50mm,聚氨酯发泡容重42kg/m³,导热系数λ=0.02W/m·℃;水箱外表面积S=28.3 m³。

    3）空气对绝热层外表面的放热系数a=9W/m²·℃;环境温度Ta=10℃

    4）根据《设备及保冷技术通则》（GB11790-19）,保温水箱单位面积的热损失采用下式计算：

Q=(T-Ta)/(δ/λ+1/a)=(55-10)÷（0.05/0.02+1/9)=17.234W/m²

    5）10吨保温水箱热损失：Q=S×q=28.3m²×17.234W/m²=0.49KW

    6）24小时内的热量损失Q=0.49 x 24 x 3600/4.187=10111kcal

    7）水箱在盛满水的情况下的水温降：△t=Q/m=10111kcal/10000kg=1.01℃

    8）10吨保温水箱在环境温度10℃的情况下，经过24小时后在不补充热量的情况下，水温降低约为1℃。

    考虑以上环境温度变化的影响，实际温度降不大于3℃。
