美的空气能热水机介绍

  1、空气能热泵技术简介

    空气能热水机是一种新型节能环保的热水和供暖产品，可全面替代锅炉的供暖设备和热水装置。与传统太阳能相比，热泵热水器不仅可吸收空气中的热量，还可吸收太阳能。热泵热水器通过制冷剂温差吸热和压缩机压缩制热后，与水换热，大大提高热效率，充分利用了新能源，是将电热水器和太阳能热水器的各自优点完美结合于一体的新型热水器。目前，热泵热水器有空气源热泵热水器、水源热泵和太阳能型三种，是开拓和利用新能源最好的设备之一。

    空气能热水机是当今世界上最先进的产品之一，该产品以制冷剂为媒介，制冷剂在风机盘管中吸收空气中的能量，再经压缩机压缩制热后，通过换热装置将热量传递给水，来制取热水，热水通过水循环系统送入用户散热器进行采暖或直接用于热水供应 。

2、空气能热水机的发展

空气能热泵技术从1924年发明到现在，在很长一段时间里面临没有被人类充分地认识和运用。供暖还是利用传统的燃气，或者电热这样一个传统的方法，因为它比较简单，比较直接。但到20世纪60年代，世界能源危机以后才给予充分的重视，世界经济持续发展，要给子孙后代留下能源、能量资源，一定要注意能源的节约和合理的使用。所以世界各国纷纷加大了研发力度，推广热泵技术，所以目前热泵技术已经比较广泛地使用。

3、空气能热水机与太阳能产品的区别

    从工作原理上讲，空气能热水机不属于传统的太阳能产品。它与太阳能产品区别较大，太阳能产品利用水为介质，必须依靠太阳光的直射或辐射才能达到供热效果，而该产品，利用制冷剂吸收空气中热能和太阳辐射能，并通过压缩机压缩制热后与水交换热量来达到供热效果，因此产品与空调原理相同。

4、空气能热水机与太阳能产品相比的优点

    4.1、适用范围广，产品适用温度范围在-7℃-43℃，并且一年四季全天候使用，不受阴、雨、雪等恶劣天气和冬季夜晚的影响，都可正常使用。

    4.2、可连续加热，与传统太阳能储水式相比，热泵产品可连续加热，持续不断供热水，满足用户需求。

    4.3、运行成本低：与常规太阳能相比，在春、夏、秋、冬季阳光较好时，运行费用高于太阳能，但在阴雨天和夜晚，热效率远远高于太阳能的电辅助加热。全年平均下来，常规太阳能辅助系统全年耗能比产品全年总耗能还要高也很多。

    4.4、安装方便：空气能热泵占地空间很小，外形与空调室外机相似，可直接与保温水箱或供暖管网连接，适合于大中城市的高层建筑，对于大型中央供热问题是最好的选择。

    4.5、空气能热水机与太阳能热水器对比汇总表

5、空气能热水机与锅炉相比的优点

    5.1、热效率高：产品热效率全年平均在400%以上，而锅炉的热效率不会超过100%。

    5.2、运行费用低：与燃油，燃气锅炉比，全年平均可节70%的能源，加上电价的走低和燃料价格的上涨，运行费用的优点日益突出。

    5.3、环保：热泵产品无任何燃烧排放物，制冷剂选用了环保制冷剂R22，有些产品还采用了R134a、R410A等新型环保冷媒。

    5.4、运行安全，无需值守：与燃料锅炉相比，运行绝对安全，而且全自动制，无需人员值守。

6、美的热水机技术标准与热水机通用技术标准的比较：

7、美的空气能热水专利技术

8、美的空气能热水机的业内领先技术

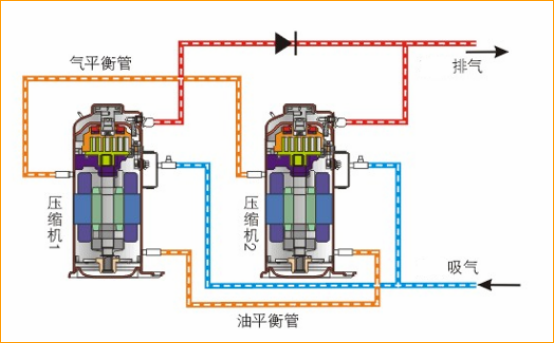

    8.1、先进的压缩机并联技术

     采用美国谷轮（Copeland）拥有独家专利的高效、柔性涡旋式四管制压缩机，具有高效节能、安全、可靠等特点；优化设计的涡旋压缩机能在高冷凝温度下可靠运行；改进压缩机吸气区域设计，加强电机的冷却性能；优化设计电机保护装置，满足在恶劣条件下电机可靠运行；采用加强型电机，适应在高冷凝温度下工作。将美的独有的多联机系统中压缩机并联技术应用在空气源热泵热水机组的设计上，确保每台压缩机的回气量、油位维持平衡，保证系统运转更加稳定、安全、可靠，即使在严冬地区使用也不会出现液击现象；

    附：压缩机排气压力、温度曲线

    制热水工况：进水温度15℃，环境温度（干球）20℃，（湿球）15℃，出水恒定55℃。由下图中的压缩机排气压力、排气温度的变化曲线可知：

        ①压缩机工作压力较低，不会产生过负荷；

        ②压缩机的排气温度较低，不会产生过热；

        ③压缩机压力、温度稳定，压缩机功率恒定，始终保持高的能效比，节能效果更好，系统稳定性能好，压缩机寿命更长。

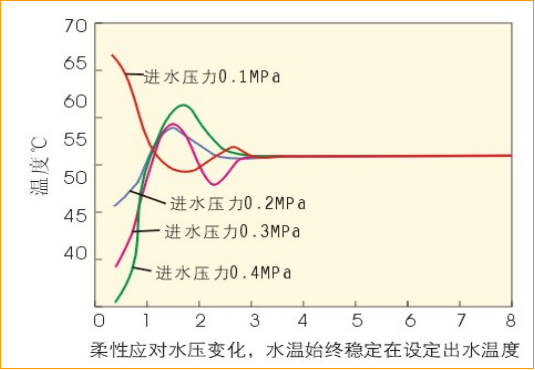

    8.2、美的首创恒温恒压控制技术

    美的空气源热泵热水机组采用原装进口日本不二工机电子膨胀水阀，600级调节精度，保证系统处于恒温恒压工作状态：通过高性能进口微电脑芯片，实时监测出水温度的变化，并且根据出水的变化情况及时调节电子膨胀水阀调节的级数，保证出水温度始终恒定在设定温度值。在环境温度-7～43℃变化范围内，恒温出水时温度变化不会超过±0.5℃。先进的恒温恒压技术同时也有效保证了压缩机的使用寿命，机组运转的稳定性、可靠性也大大提高；

 通过先进的恒温恒压控制技术,进入机组的冷水与系统进行热量交换后，温度一次性达到55℃(出厂设定值,最高可设定为60℃)，出水直接进入保温储水箱，供用户使用。

    8.3、业内独创的二次降压防结冰技术

  一般的热泵热水机，一般在环境温度为0~43℃范围内运行，温度较低时室外蒸发器会出现结霜现象，系统进入自动除霜状态，将室外蒸发器上的霜融掉，从而保证室外蒸发器与环境介质进行良好的热量交换。而当室外环境温度低于0℃时，除霜结束后，系统进入正常制热水状态，此时室外蒸发器中盘管温度很低，室外蒸发器上的凝结水在短时间内未能完全沿蒸发器上的翅片流到机组底盘排出，若机组运行时间过长，会出现室外蒸发器的底部管路结冰，下一次化霜时，底部管路上的冰已经慢慢开始融化不了，随着机组运行时间的延长，管路上的冰越结越厚，最后会导致结冰的累积，使整个室外蒸发器都结冰。这样不但影响机组能力（单位时间所产热水量），而且使系统的运行参数严重偏离设计值，若连续运行24小时以上，压缩机压缩比超出极限值，严重影响系统的使用寿命。

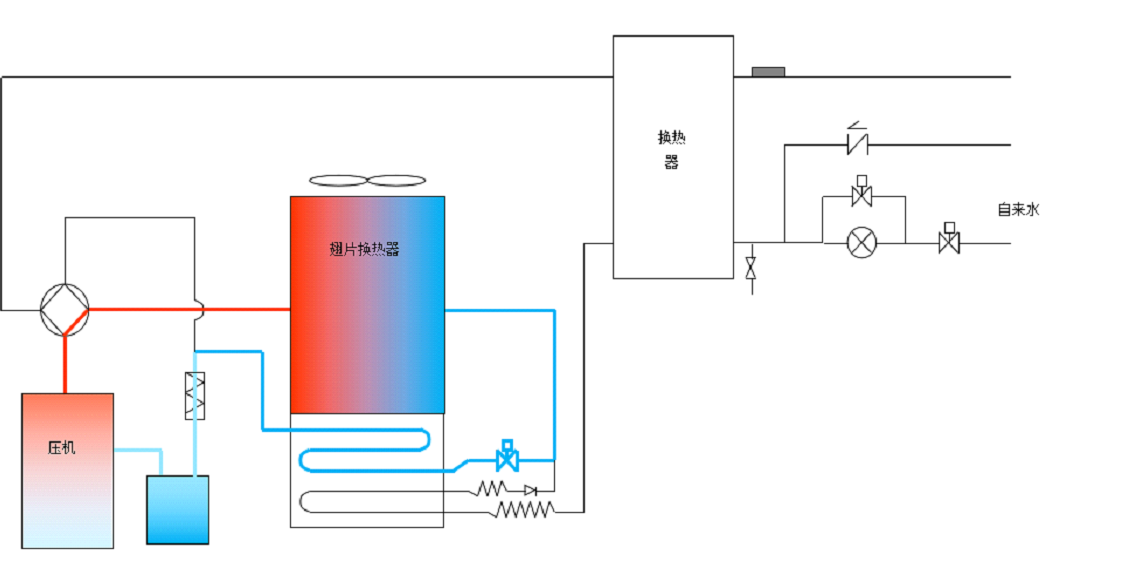

  针对此种现象，美的热泵热水机组在室外蒸发器最下面一路U形铜管的进口位置及出口位置分别设有节流装置：当环境温度低于0℃时，经过冷凝器的高温高压气体变成常温高压液体后经节流毛细管节流降压后，温度约为15℃，经过室外蒸发器最下面一路U形铜管后温度降低约5℃，再经过节流毛细管节流降压，达到正常的一次节流效果，再进入其他管路与室外介质进行热量交换。由于室外蒸发器最下面一路U形铜管2中的制冷剂温度始终控制在10℃以上，所以即使在低于0℃的低温环境下：室外蒸发器最下面一路U形铜管上不会出现节霜现象，室外蒸发器最下面一路U形铜管之外的部分，其除霜冷凝水沿蒸发器上的翅片流到机组底盘排出，在底部不会结冰。

    8.4、先进的除霜控制技术

独家专利设计（专利号ZL 200520056197.7），专门设计的系统除霜流路，解决了在热水机中由于系统的特殊性导致的不能使用四通阀换向除霜的问题，有效保证除霜效果。结构简单，成本低，除霜过程控制简单，系统稳定、可靠。

    8.5、强大的控制功能

    控制器外观设计高档，蓝色液晶背屏，智能化控制，操作灵活、方便；弱电控制；可与主机之间的最大距离达1000m，(P Q E连接)；并且可以实现多台机组并联控制，所有机组通过一个线控器实行联控，最多一个控制器可以控制16台热水机。

    8.5.1、水位设定、显示功能。

    无级水位传感器，水位设定：100%，75%，50%，30%。不同用水量设定不同的水位高度；当天生产的热水及时用完，减少水箱热量的损失，减少机组的循环加热能耗。与太阳能相结合，充分利用太阳能加热（与定时相配合使用）。并且在控制器上可以显示水箱水位，使管理人员不需要到水箱现场就可以判断水位，给管理带来方便。

    8.5.2、出水温度、水箱温度、管网温度设定、显示功能。

    可以根据工程需要调整出水温度值（48～60℃范围内），一旦调整后，机组出水温度会自动重新稳定在新的出水温度值。出水温度夏天设定可以设定低些，温度越低主机能效越高、水箱散、管道热越少，运行费用更少。冬天可以设定高些，满足管道降温后用户的使用。管网回水温度35~45℃。水箱底部温度降低后，主机循环加热水箱中的冷水，不需要辅助电加热，节能效果提高，水箱循环水温设定范围45~48℃。

    8.5.3、开、关机时间设定、显示功能。

    利用峰谷电的价差，夜间0点后运行，充分节约运行费用；与太阳能相结合，充分利用太阳能加热（与水位传感器配合使用）在白天最高的环境温度下运行，提高能效，节约运行费用。

    8.5.4、其它功能如

    如自动开机；手动开机：选择机组开启数量；具有掉电记忆功能；查询显示各运行参数、故障及保护代码。

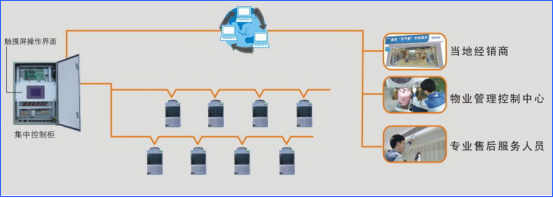

    8.5.5、集中控制柜。

    触摸屏控制显示，所有外围控制设计如供水泵、热水增压泵、热水循环泵、太阳能联控、辅助热源等控制都包含在内，用户仅需根据自己的需求接线即可，此控制触摸屏接线可以实现1000M距离，给用户安装使用带来最大便利。

   8.6、先进的5重防锈工艺

    5重防锈包括：镀锌板、喷磷、氮化、电泳漆喷涂、不朽钢螺钉螺孔处理。美的空气源热泵热水机组外机结构喷涂件为电镀锌板，非喷涂件为热镀锌板，机组绝缘等级达到E类；整机防触电保护等级为Ⅰ类，防水等级为IPX4；外机面板经过先进的工艺处理，外形美观，并有良好的防腐性能，实践证明比普通不锈钢更耐用，防锈能力更持久。

8.7、运转范围宽广

美的空气能热泵热水机组的运行环境温度范围相当广，并可实现超低温制热，从-20℃～48℃，系统皆可达到良好的制热效果，从而解决了一般空气能热泵热水机组冬天制热效果较差的缺点，使美的空气能热泵热水机组真正成为一种“全天候”的热水机。

    美的空气能热泵热水机组在业界具有最为宽广的运转范围：

8.8、高度的可靠性能

8.8.1、多台机组并联使用时，其中某台的故障不会导致整个系统停机；

8.8.2、完善的安全保护系统安装有多种高精度传感器进行监测，具有多种保护装置。

1）传感器：

    排气温度传感器、室外温度传感器、室外换热器管温传感器、防冻结温度传感器、冷媒高压传感器、低压传感器、进水压力传感器、出水温度传感器等。

2）保护装置：

   机组具有高、低压保护开关、启动器故障保护、漏电保护、曲轴箱加热器、可熔塞、压缩机过电流保护器、压缩机排气压力过高、吸气压力过底、内部过载继电器、相位保护器、内置式停电瞬间启动自动保护装置等。以上各种保护功能均能通过手动复位，并储存和显示警报信息。

8.8.3、系统具有多种应急模式功能；

8.8.4、完整的自诊断功能迅速准确地发现系统内在问题；

8.8.5、自动恢复启动功能保证即使发生断电后，空调也能自动恢复到先前设定的运转模式。

8.9、系统设计其他优点

l 铜管的高效传导：机组采用三排高效换热器铜管；蓝色亲水铝泊，加上优化的制冷剂流路，换热效率提高30％，效率更高。

l 低噪音运行：每台压缩机都配有吸声材料制成的隔音罩，既降低噪音，又防止压缩机外腔体热量散失；

l 电控简易，可靠稳定。控制系统：高质量的漏电开关、ABB接触器、完全自动控制、接线简单明了。美的空气源热泵热水机组设计简单可靠，相对于其他热水机组的设计，节省了很多控制的管路和庞杂的设计；控制装置简单，最大程度地降低了系统故障率，减少了必须检查与维护保修的零部件数量，使维护保修变得十分便利；美的空气源热泵热水机组的压缩机年维修率为0.14%。

8.10、高度的设计灵活性

机身轻巧、安装简便。美的空气源热泵热水机组可以多台并联使用，采用模块化设计，单台机身大大减小，不但可以占用更小的安装空间，而且可以用电梯运送室外机，节省时间和人力；布置灵活，可布置在楼顶或地面，完全不影响大楼的外观，相比大型锅炉等设备，无须设置设备专用房间，节省更多空间，为业主带来更多收益。

8.11、美的热水机先进的制造工艺

l 机组美观大方

   美的空气源热泵热水机组的每一个细小环节都能够充分体现生产模具的精良工艺：外表美观大方；内部结构经济、紧凑。

l 测试手段先进

   美的空气源热泵热水机组在其安装调试过程中，都采用非常先进的测试仪器，如压力表、真空泵、冷媒充注机等仪器都是业内最先进的。

l 设备安全耐用

   美的空气源热泵热水机组外机结构喷涂件为电镀锌板，非喷涂件为热镀锌板，机组绝缘等级达到E类；整机防触电保护等级为Ⅰ类，防水等级为IPX4；外机面板经过先进的工艺处理，外形美观，并有良好的防腐性能，更耐用。

9、美的直热循环式热水机的优点

Ø  能效高、水量大：美的空气能热水机组经国家指定权威检测机构（合肥通用机械检测所）检测，能效比高达4.3，处于业内领先地位。产品获得国家有关部门颁发的生产许可证和专利证书。机组在同等容量、同等能耗下的产水量大大高于其他热水装置。机组根据每天的用水量的多少进行工作，需要多少热水，产多少热水，由于机组运行参数稳定，机组的能效比（COP）也非常稳定，一般在4.0以上。循环式机组根据水池的温度判定机组的启停，一般温度低于45度开始启动，而此时的COP一半在3.2左右。机组较多在此温度下工作，导致机组工作的COP不高，效率偏低。故从系统的日常运营计算，直热式的用电少，效率高；循环式机组用电偏多，效率偏低。

Ø 出水温度恒定：采用美的首创、拥有自主知识产权的恒温恒压控制技术（专利技术），自来水不进入保温水箱，直接进入机组一次加热到55℃（最高出水温度60℃）储存到保温水箱中；机组出水温度还可以根据季节的不同灵活调节，调节范围40~60℃，以最大限度地贴近实际需求和节省运行费用。

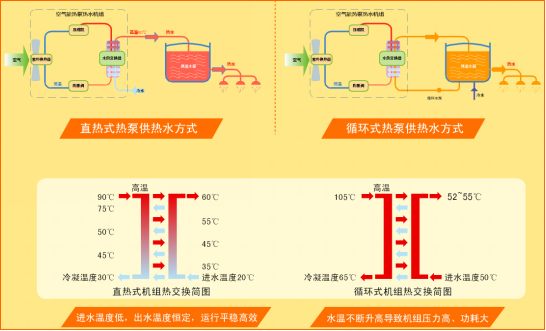

Ø 无混水现象：机组工作过程中，冷水直接进入机组，经一次加热后达到设定的要求温度进入池中火保温水箱中，冷水不直接进入池中或保温水箱中，避免了冷水与现有的热水混合造成水温波浪的现象出现。见图1：

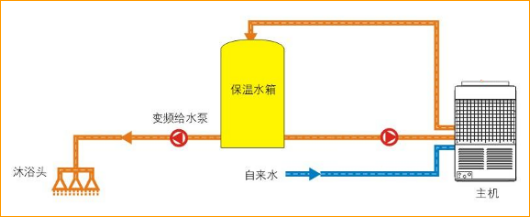

图1:直热循环式热水机组系统示意图

    而循环式机组的工作方式，由于是对水池或水箱进行循环，当冷水补进去水箱后，冷水和热水进行了混水，导致水箱温度波动大；而循环式热泵机组加热时间慢，如果在大水量用水时，甚至出现通过热水管道出来的是低温热水，无法达到使用要求。见图2和图3：

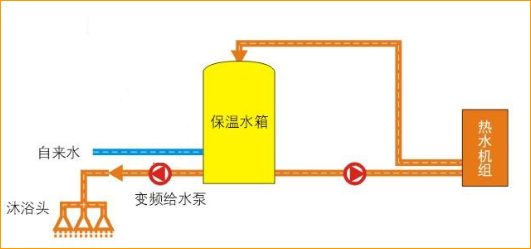

图2:循环式热水机组系统示意图

图3:循环式系统状态图

Ø 可调节性强：采用进口电子膨胀水阀，结合微电脑芯片实现0-600级精确调节（专利技术），可根据季节的不同调节水温及水量。出水温度在40~60℃内可任意设置（根据季节设定），不管环境温度如何变化，出水始终按设置温度恒定出水，且可自行与冷水混合调节出理想水温而不影响其他宿舍；水量可按需设定，无需考虑设备容量的增加。

Ø 水箱利用率高：当大量用水时，保温水箱水位下降后，机组自动向保温水箱中补充高温热水，即一边用水一边补充高温水。除水箱中原有的热水可以全部利用外，在用水期间机组继续补充的热水也可以利用，水箱实际储存的热水容量大于水箱体积，利用率更高。以10吨保温水箱为例，如高峰用水时间为3小时，那么机组还可补充高温热水3吨，加上原有的10吨，实际可利用热水为13吨，水箱利用率高达130%。

Ø 运行稳定：（1）美的独有的多联机系统中压缩机并联技术的应用，使每台压缩机的回气量、油位维持平衡，保证系统运转更加稳定、安全、可靠，即使在严冬地区使用也不会出现液击现象；（2）美的首创的恒温恒压控制技术，有效降低系统高压压力，使压缩机处于稳定负荷运转状态，延长压缩机使用寿命。（3）可在-7~43℃环境温度下安全、可靠运行，始终保证出水温度。

Ø 智能方便：（1）完全实现微电脑控制，外机的主控制板上装有液晶数码显示管，实时显示出水温度，可以直接点检、查询机组的运转状态，调试时遇到故障数码管上会自动显示故障代码，方便查找原因；另外，将同样的功能设置在线控器上，操作更灵活、方便；（2）当遇到供电突然停止或误操作关闭机组电源时，机组控制系统会自动记录最后一次的运行模式，待重新上电后，机组自动继续上一次的运行模式，不必重新设定运行参数。

Ø 控制多样：（1）可采用标准液晶线控器控制，也可采用集中控制柜（人机友好界面）进行操作。（2）   可实现远程控制，控制器与系统之间最远可达1000米；（3）机组运行过程中实行全自动控制，也可以根据实际情况进行手动控制。

Ø 使用寿命长：采用美国谷轮（Copeland）压缩机，机组使用寿命可达15年以上。

Ø 运行噪音小：每台压缩机都配有吸声材料制成的隔音罩，运行噪音不超过62分贝。

10、美的直热循环式热水机与其他厂家产品的对比：
