一、工程概况
1.1、酒店位于重庆市**区**路**号；
1.2、酒店定位为五星级；
1.3、酒店共有26层，热水系统满足酒店客房、桑拿淋浴、餐厅、员工等使用。有客房床位599张，餐厅约280人/天用餐，员工340人，桑拿约300人/天。
1.4、酒店客房需要24小时供应热水，供水温度不低于55℃；
1.5、热水系统的冷水供应直接取自市政给水；
1.6、热水方案须考虑产热水设备、贮热水设备、管道动力系统、系统各设备之间的管道连接、自控电气系统。
二、热水系统设计思路
2.1、由于酒店楼层较多落差大，故将热水系统进行分区，考虑分为高区、低区两部分，分别配置1套热水系统。
2.2、产热水设备拟选择“美的”品牌节能环保的空气能热水机。考虑酒店对热水供应要求较高，拟选用高温直热循环式热水机组。“美的”该产品为直热+循环双系统机组。直热产水模式：产热水时，自来水直接进入主机，被加热至设定温度（如60℃）后进入保温水箱储存；当末端使用热水，水箱水位下降时，机组再自动开启向水箱中补充高温热水，该模式直接将冷水加热成热水：耗电量更低、机组运行压力无波动（寿命长）、水温无波动等；循环保温模式：当水箱水温下降后（如48℃），机组自动开启，将水箱中的水循环到主机，加热至设定温度（如55℃），该系统用于对水箱的二次保温。即直热产水，循环保温。
2.3、为保障运行过程中的可靠性、安全性，热水系统采用开式设计。保温水箱为开式水箱。
2.4、为满足热水供应舒适性、稳定性的要求，热水系统向房间供热水时采用变频供水方式。
2.5、采用多台机组并联设计方式，有如下优点：
2.5.1、运营风险小：系统中所有机组同时出现故障的几率极小，若其中一台或两台出现故障，其他机组照常运行，降低故障机组对系统的影响程度，降低运营风险；
2.5.2、维护成本低：如果采用一台或两台大型机组，当出现故障时，配件的成本相对多台小机组明显会高。如更换1个10HP压缩机，其成本是更换1个5HP压缩机的2倍左右。
2.6、热水机相关管道采用并联设计方式，冷水进水、热水出水、循环水管共用一套连接，机组之间运行互不影响，可以减少工程的复杂性，便于维修保养。
2.7、可根据实际使用情况对系统运行参数进行设定或调整，将所有热水机进行分组设计，如将12台热水机分成3组，每组4台。当冬季用水量比较大的季节，可让3组全部启动满负荷运行；当夏季用水量减少时，可通过设定使其中一组或两组运行，减少系统产水量，做到按需供水。产水温度也可根据季节的不同进行灵活调整。
2.8、拟采用温度控制方式将进行末端管网回水。如当热水管道中水温低于42℃时，回水运行自动开启，开始管网回水；当热水管道中水温高于45℃时，回水运行停止，管网回水结束。这样既可以满足热水供应舒适性的需求，又可节省运行费用，减少水泵运行时间。
三、气候条件：
重庆位于中国西南部、长江上游地区，地跨东经105°11'~110°11'、北纬28°10'~32°13'之间的青藏高原与长江中下游平原的过渡地带。[29] 东邻湖北、湖南，南靠贵州，西接四川，北连陕西；[30] 辖区东西长470千米，南北宽450千米，幅员面积8.24万平方千米，为北京、天津、上海三直辖市总面积的2.39倍。
重庆属亚热带季风性湿润气候，年平均气温16~18℃，长江河谷的巴南、綦江、云阳等地达18.5℃以上，东南部的黔江、酉阳等地14~16℃，东北部海拔较高的城口仅13.7℃，最热月份平均气温26~29℃，最冷月平均气温4~8℃，采用候温法可以明显地划分四季。年平均降水量较丰富，大部分地区在1000~1350毫米，降水多集中在5~9月，占全年总降水量的70%左右，春夏之交夜雨尤甚，素有“巴山夜雨”之说。
重庆年平均相对湿度多在70%~80%，在中国属高湿区。年日照时数1000~1400小时，日照百分率仅为25%~35%，为中国年日照最少的地区之一，冬、春季日照更少，仅占全年的35%左右。主要气候特点可以概括为：冬暖春早，夏热秋凉，四季分明，无霜期长；空气湿润，降水丰沛；太阳辐射弱，日照时间短；多云雾，少霜雪；光温水同季，立体气候显着，气候资源丰富，气象灾难频繁。
根据以上气候特点及设计要求确定本方案按以下设计参数设计：
①、年平均温度：16℃-18℃；取17℃。
②、最热月平均温度：26—29℃；取峰值36℃。
③、最冷月平均温度：4—8℃；取峰值4℃。
④、自来水年平均水温：15℃；
⑤、自来水最高水温：23℃；
⑥、自来水最低水温：7℃；
⑦、热水温度：60℃。
四、确定热水用水定额
根据国家标准《建筑给排水设计规范》GB50015-2003中用水定额参考数据表，宾馆客房最高日用水定额为120～160L/床位·日，员工为40～50L/人·日，营业餐厅为15～20L/人，桑拿淋浴为70～100L/人，水温60℃；本项目选择：
Ø 客房用水定额按200L/床位·日；
Ø 员工用水定额按60L/人·日；
Ø 营业餐厅用水定额按15L/人；
Ø 桑拿淋浴用水定额按120L/人；
五、确定总用水量
|
用水区域 |
用水点 |
用水定额(60℃) |
全天用水量(L) |
合计(吨/日) |
|
高区用水区域 |
客房364张床位 |
200L/床位·日 |
72800 |
130 |
|
一、二楼餐厅，约280人/天 |
15L/人 |
4200 |
||
|
员工290人 |
60L/人·日 |
17400 |
||
|
桑拿淋浴，约300人/天 |
120L/人 |
36000 |
||
|
低区用水区域 |
客房235张床位 |
200L/床位·日 |
47000 |
50 |
|
员工50人 |
60L/人·日 |
3000 |
六、热泵设备计算选型
6.1、确定需热量
根据前面“3-5”中确定的参数，环境温度按最不利天气条件下5℃计算；自来水温度按冬季自来水温度9℃，热水出水温度按60℃计算。则热水系统每天需要的需热量为：
高区热水系统：Q1=CM△T= 1Kcal/kg.℃×130T×1000Kg/T×(60-9)℃=6630000Kcal；
低区热水系统：Q2=CM△T= 1Kcal/kg.℃×50T×1000Kg/T×(60-9)℃=2550000Kcal。
6.2、确定工作时间
根据《建筑给排水设计规范》GB50015-2003，热泵机组在冬季最不利天气条件下，其运行时间一般在18-22小时，本方案按h=18小时计算。
6.3、热泵能力计算：在最不利天气条件下（5℃），主机能力应不小于：
高区系统热泵能力值：W1=Q1÷h=6630000Kcal÷860 Kcal/kW÷18h=428.3kW/h；
低区系统热泵能力值：W2=Q1÷h=2550000Kcal÷860 Kcal/kW÷18h=164.7kW/h。
6.4、确定热泵型号
6.4.1、根据我司热泵设备测试数据，在环境温度5℃下，机组热量输出为标准工况的81.2%（标准工况为按国家标准要求条件下测得）。
6.4.2、所需热泵制热量折合成标况下的能力值为：
高区系统热泵机组标况能力值：W1=428.3kW/h÷81.2%=527.5kW/h；
低区系统热泵机组标况能力值：W1=164.7kW/小h÷81.2%=202.8kW/h。
6.4.3、综上所述，空气能热泵机组的制热量能力选取值：
高区系统不应小于527.5kW/h；
低区系统不应小于202.8kW/h；
6.4.4、根据上述计算数据，选择美的高温直热循环系列热泵机组，型号为：RSJ-770/S-820-C和RSJ-380/S-820-C。汇总如下：
|
系统 |
所需制热量 |
型号确定 |
台数选择 |
额定制热量 |
实际合计 |
额定功耗 |
合计 |
|
高区系统 |
527.5kW/h |
RSJ-770/S-820-C |
7台 |
75.0kW/h |
525.0kW/h |
17.9kW/h |
125.3kW/h |
|
低区系统 |
202.8kW/h |
RSJ-380/S-820-C |
5台 |
38.5kW/h |
192.5kW/h |
9.1kW/h |
45.5kW/h |
6.4.5、机组图片
|
高温直热循环系列 |
||||
|
型号 |
RSJ-770/S-820-C |
RSJ-380/S-820-C |
RSJ-300/S-820-C |
RSJ-100-540V-C |
|
外观 |
|
 |
|
|
|
外观尺寸mm |
2506×960×1815 |
997×894×1771 |
997×894×1771 |
780×1060×740 |
|
电源规格 |
380V，3N～50HZ |
220V，～50HZ |
||
6.4.6、产品规格参数
|
型号 |
RSJ-770/S-820-C |
RSJ-380/S-820-C |
RSJ-300/S-820-C |
||
|
制热量 |
kW |
75 |
38.5 |
26 |
|
|
额定功率 |
kW |
17.9 |
9.1 |
6.1 |
|
|
额定电流 |
A |
28.0 |
15.0 |
11.0 |
|
|
热水产量 |
m3/h |
1.66 |
0.83 |
0.55 |
|
|
最大输入功率 |
kW |
24.0 |
12.0 |
7.3 |
|
|
最大输入电流 |
A |
41.0 |
19.0 |
15 |
|
|
电源规格 |
|
380V 3N～ 50Hz |
|||
|
运行控制 |
|
可手动、自动开关机，有多重保护和故障报警功能 |
|||
|
制冷剂种类 |
|
R22 |
|||
|
制冷剂填充量 |
g |
5700×2 |
5700 |
3500 |
|
|
出水温度 |
℃ |
（默认）56℃，40℃～60℃范围内可调 |
|||
|
水侧换热器形式 |
|
套管式换热器 （水压降150KPa） |
套管式换热器 （水压降100KPa） |
||
|
进水管管径 |
mm |
50（法兰） |
25（外螺纹） |
||
|
出水管管径 |
mm |
50（法兰） |
32（外螺纹） |
||
|
循环水管管径 |
mm |
50（法兰） |
32（外螺纹） |
||
|
水系统最高承压 |
MPa |
1.0 |
1.0 |
||
|
空气侧换热器形式 |
|
内螺纹铜管亲水铝箔式 |
|||
|
风机功率*数量 |
W |
670×2 |
670×1 |
||
|
室外风机出风方向 |
|
顶出风 |
|||
|
机组宽度 |
mm |
2506 |
997 |
||
|
机组高度 |
mm |
1815 |
1771 |
||
|
机组深度 |
mm |
960 |
894 |
||
|
机组重量 |
kg |
680 |
290 |
250 |
|
|
运行噪音 |
dB(A) |
62 |
62 |
||
|
注：(1) 本机组执行标准GB/T 21362-2008； (2) 以上数据的测试条件:室外环境温度20℃/15℃，进水温度15℃，出水温度55℃。 |
|||||

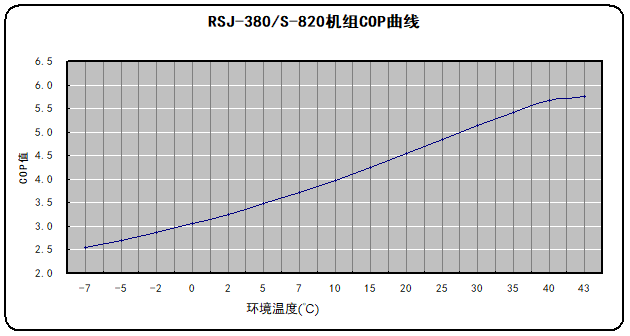

6.4.7、机组能效比（COP值）
在华南地区,空气能热水机组能效比（国家标准下测得：室外干球温度为20℃，湿球温度为15℃)。
注：RSJ-770/S-820的COP曲线同上。

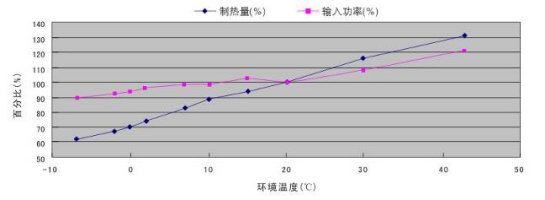

6.4.8、室外环境温度、进水温度与机组能力的关系曲线
6.4.9、室外环境温度、进水温度与机组出水量的关系曲线
七、热泵工作时间校核
7.1、年平均每日运行时间
①高区系统计算结果：
|
计算条件 |
年平均气温20℃，冷水进水温度15℃，热水出水温度60℃ |
|
日总耗热量 |
Q1=CM△T= 1Kcal/kg.℃×130T×1000Kg/T×(60-15)℃=5850000Kcal |
|
所选热泵制热量 |
7台RSJ-770/S-820-C，总制热量为：525.0kW/h |
|
每日工作时间 |
H=日总耗热量/所选热泵总制热量 =5850000Kcal÷860 Kcal/kW÷525.0kW/h=13.0h |
②低区系统计算结果：
|
计算条件 |
年平均气温20℃，冷水进水温度15℃，热水出水温度60℃ |
|
日总耗热量 |
Q2=CM△T= 1Kcal/kg.℃×50T×1000Kg/T×(60-15)℃=2250000Kcal |
|
所选热泵制热量 |
5台RSJ-380/S-820-C，总制热量为：192.5kW/h |
|
每日工作时间 |
H=日总耗热量/所选热泵总制热量 =2250000Kcal÷860 Kcal/kW÷192.5kW/h=13.6h |
7.2、冬季平均每日运行时间
①高区系统计算结果：
|
计算条件 |
冬季平均气温12℃，冷水进水温度9℃，热水出水温度60℃ |
|
日总耗热量 |
Q1=CM△T= 1Kcal/kg.℃×130T×1000Kg/T×(60-9)℃=6630000Kcal |
|
所选热泵制热量 |
7台RSJ-770/S-820-C，总制热量为：525.0kW/h |
|
12℃时制热量 |
525.0kW/h×90%=472.5kW/h |
|
每日工作时间 |
H=日总耗热量/所选热泵总制热量 =6630000Kcal÷860 Kcal/kW÷472.5kW/h=16.3h |
②低区系统计算结果：
|
计算条件 |
冬季平均气温12℃，冷水进水温度9℃，热水出水温度60℃ |
|
日总耗热量 |
Q1=CM△T= 1Kcal/kg.℃×50T×1000Kg/T×(60-9)℃=2550000Kcal |
|
所选热泵制热量 |
5台RSJ-380/S-820-C，总制热量为：192.5kW/h |
|
12℃时制热量 |
192.5kW/h×90%=173.25kW/h |
|
每日工作时间 |
H=日总耗热量/所选热泵总制热量 =2550000Kcal÷860 Kcal/kW÷173.25kW/h=17.1h |
7.3、冬季日最长运行时间
①高区系统计算结果：
|
计算条件 |
冬季最低气温5℃，冷水进水温度9℃，热水出水温度60℃ |
|
日总耗热量 |
Q1=CM△T= 1Kcal/kg.℃×130T×1000Kg/T×(60-9)℃=6630000Kcal |
|
所选热泵制热量 |
7台RSJ-770/S-820-C，总制热量为：525.0kW/h |
|
5℃时制热量 |
525.0kW/h×81.2%=426.3kW/h |
|
每日工作时间 |
H=日总耗热量/所选热泵总制热量 =6630000Kcal÷860 Kcal/kW÷426.3kW/h=18.1h |
②低区系统计算结果：
|
计算条件 |
冬季平均气温5℃，冷水进水温度9℃，热水出水温度60℃ |
|
日总耗热量 |
Q1=CM△T= 1Kcal/kg.℃×50T×1000Kg/T×(60-9)℃=2550000Kcal |
|
所选热泵制热量 |
5台RSJ-380/S-820-C，总制热量为：192.5kW/h |
|
5℃时制热量 |
192.5kW/h×81.2%=156.3kW/h |
|
每日工作时间 |
H=日总耗热量/所选热泵总制热量 =2550000Kcal÷860 Kcal/kW÷156.3kW/h=19.0h |
7.4、运行时间汇总：
注：如有需要，夏季平均每日运行时间、夏季日最短运行时间，按以上计算方式，可根据计算条件分别计算。
|
热水系统 |
年平均运行时间 |
最冷月平均运行时间 |
最冷日运行时间 |
|
高区系统 |
13.0小时/日 |
16.3小时/日 |
18.1小时/日 |
|
低区系统 |
13.6小时/日 |
17.1小时/日 |
19.0小时/日 |
有上表中运行时间可知，高区和低区热水系统热泵设备最长运行时间均在18-22小时/日范围内，设备选型完全满足酒店用水量要求。
八、热泵耗电量计算
计算条件：考虑到夏季热水用水量相对减少，耗电量计算时间按一年平均300天满负荷运行计算。
8.1、高区系统：
|
热泵功率 |
P=17.9kW/h/台×7台=125.3kW/h |
|
电锅炉功率 |
P1=75kW/h/台×7台=525kW/h |
|
平均运行时间 |
H=13.0h/日 |
|
热泵平均运行耗电量 |
W=P×H=125.3kW/h×13.0h/日=1628.9kW/日 |
|
热泵平均月耗电量 |
W=1628.9kW/日×30日/=48867kW/月 |
|
热泵平均年耗电量 |
W=1628.9kW/日×300日/年=488670kW/年 |
|
锅炉平均年耗电量 |
W1=525kW/h×13.0h/日×300日/年=2047500kW/年 |
|
热泵/锅炉耗电量比值 |
C=W/W1=488670kW/年÷2047500kW/年=1/4.2 |
|
热泵年节省耗电量 |
W2=W1-W=2047500kW/年-488670kW/年=1558830kW/年 |
8.2、低区系统：
|
热泵功率 |
P=9.1kW/h/台×5台=45.5kW/h |
|
电锅炉功率 |
P1=38.5kW/h/台×5台=192.5kW/h |
|
平均运行时间 |
H=13.6h/日 |
|
热泵平均运行耗电量 |
W=P×H=45.5kW/h×13.6h/日=618.8kW/日 |
|
热泵平均月耗电量 |
W=618.8kW/日×30日/=18564kW/月 |
|
热泵平均年耗电量 |
W=618.8kW/日×300日/年=185640kW/年 |
|
锅炉平均年耗电量 |
W1=192.5kW/h×13.6h/日×300日/年=785400kW/年 |
|
热泵/锅炉耗电量比值 |
C=W/W1=185640kW/年÷785400kW/年=1/4.23 |
|
热泵年节省耗电量 |
W2=W1-W=785400kW/年-185640kW/年=599760kW/年 |
注：将上表中的数据乘以能源价格，即可计算出运行费用的对比数据。
九、保温水箱选型
9.1、保温水箱材质
水箱材质均采用SUS304不锈钢，设内外两层不锈钢。采用聚胺脂整体发泡保温，保温层厚度50mm。
9.2、水箱选型计算公式
酒店使用热水的特点：基本上24小时使用热水，晚上某一时段集中用水（一般酒店高峰用水时间为3～4小时，其他场所根据实际工程用水情况确定）。根据美的直热循环式热水机组的特点，机组产生的高温热水储存在保温水箱，在末端用水过程中，水箱水位下降后，机组又自动开启，向水箱中补充高温热水。则保温水箱容量可按如下公式计算：
V=（总用水量-高峰用水时机组最少补水量）×容积系数
=（总用水量-高峰用水时间×单台机组最低气温时产水量×机组台数）×容积系数
注：
A、机组最低气温时（如：环境温度5℃，进水温度9℃）的产水量根据热泵产品资料上数据计算。
B、考虑到使用时间人数上的冗余情况，根据项目情况需乘以一定的容积系数，范围：0.6~1.0。 本项目中高区系统取为0.88，低区系统取为0.95。
9.3、高区系统水箱容量计算
V1=（130m3-4h×1200L/h/台×7台）×0.88=84.8m3，取整为84m3。
考虑到屋面结构的承重能力，可设计为2个42m3 的保温水箱。水箱尺寸根据制作方便性、安装位置尺寸等情况确定。
9.4、低区系统水箱容量计算
V2=（50m3-4h×600L/h/台×5台）×0.95=36.1m3，取整为36m3。
十、主机水箱选型汇总
|
用水区域 |
用水点 |
设计用水量(60℃热水) |
全天合计用水量(L) |
热泵机组(台) |
保温水箱选择(吨) |
保温水箱选择(吨) |
|
高区用水区域 |
客房364张床位 |
200L/床 |
72800 |
7台RSJ-770/S-820-C |
84 |
2个42吨方型保温水箱，水箱规格为：2台容量为42M3共84M3；水箱内胆采用SUS304不锈钢板材制作，底板厚度≥2mm，侧板一厚度≥2mm，侧板二厚度≥1.5mm，侧板三厚度≥1.2mm，面板厚度≥1.2mm；水箱保温层为50mm厚的聚胺脂材料发泡保温；外胆采用SUS304不锈钢板制作，厚度≥0.8mm；水箱管道接口为不锈钢法兰或丝口。 |
|
一、二楼餐厅，约280人/天 |
15L/人 |
4200 |
||||
|
员工290人 |
60 L/人 |
17400 |
||||
|
泳池、桑合淋浴，约300人/天 |
120L/人 |
36000 |
||||
|
低区用水区域 |
客房235张床位 |
200L/床 |
47000 |
5台RSJ-380/S-820-C |
36 |
2个18吨承压卧式保温水箱，水箱规格为：2台容积量为18M3共36M3；运行压力0.2~0.4Mpa,试验压力0.6Mpa；水箱内胆采用SUS304不锈钢板材制作，厚度≥2mm；储水罐保温层为50mm厚的聚胺脂材料发泡保温；外胆采用镀锌彩钢板制作，厚度≥0.7mm；水箱管道接口为不锈钢法兰或丝口 |
|
员工50人 |
60 L/人 |
3000 |
十一、系统辅件选型
11.1、系统管径选择
①冷水进水管：将冷水或自来水送至热泵系统的管道，冷水管或连接至热泵主机（直热式），或连接至保温水箱（循环式），在本方案中，冷水管直接连接至热泵主机冷水进水口。管径大小选择参考《美的空气能热泵热水机技术手册》。
②热水出水管：热泵出水口与保温水箱之间的连接管，通过水管将机组产生的热水送至保温水箱内。管径大小选择参考《美的空气能热泵热水机技术手册》。
③热水循环管：热泵循环水口与保温水箱之间的连接管，机组运行循环模式时，保温水箱内的热水通过此管进入热泵机组加热。管径大小选择参考《美的空气能热泵热水机技术手册》。
A、RSJ-770/S-820-C机型进/出/循环水管的选择：
|
并联机组数量 |
进水管径 |
出水管径 |
循环水管径 |
|
1 |
DN50 |
DN50 |
DN50 |
|
2 |
DN50 |
DN80 |
DN80 |
|
3～4 |
DN50 |
DN100 |
DN100 |
|
5～6 |
DN65 |
DN125 |
DN125 |
|
7 |
DN80 |
DN125 |
DN125 |
|
8 |
DN80 |
DN150 |
DN150 |
高区系统共有RSJ-770/S-820-C热泵机组7台，根据上表确定冷水进水/热水出水/循环水管的总管管径分别为DN80/DN125/DN125。
B、RSJ-380/S-820-C机型进/出/循环水管的选择：
|
并联机组数量 |
进水管径 |
出水管径 |
循环水管径 |
|
1 |
DN25 |
DN32 |
DN32 |
|
2 |
DN32 |
DN50 |
DN50 |
|
3 |
DN32 |
DN65 |
DN65 |
|
4～5 |
DN40 |
DN80 |
DN80 |
|
6～8 |
DN50 |
DN100 |
DN100 |
|
9～12 |
DN65 |
DN125 |
DN125 |
|
13～14 |
DN80 |
DN125 |
DN125 |
|
15～16 |
DN80 |
DN150 |
DN150 |
低区系统共有RSJ-380/S-820-C热泵机组5台，根据上表确定冷水进水/热水出水/循环水管的总管管径分别为DN40/DN80/DN80。
④热水供水管：保温水箱热水出水口与末端管道之间的连接管，通过该管将保温水箱内的热水送至各个客房。理论计算根据最大时热水供水量，结合水管规格对应的水流量进行设计。供水管管径一般均由设计院或室内装修给排水部分确定。本工程高区系统热水供水总管径为DN150；低区系统为DN100。
⑤热水回水管：理论计算根据回水水流量、回水周期确定。回水管管径一般均由设计院或室内装修给排水部分确定。本工程高区系统回水管径为DN50，低区系统回水管径为DN32。
11.2、冷水增压泵选型
方案一：单个热水系统中冷水增压泵配置1套，即高区系统配2台（一用一备），低区系统配2台（一用一备）。
方案二：每台热泵机组配1台冷水增压泵。
考虑系统运行的节能性，本工程选择第一种方案。
扬程：H=γ×（20m+Z+0.05L-H1）
=1.2×（20m+2m+0.05×40m-5m）
=22.8m
公式中的：γ代表预留系数，取为1.2；
Z代表热泵与水箱热水进水管的高度差，本工程取为2米；
L代表冷水进水管管长，本工程为40米；
H1代表自来水进水压力，本工程为0.5公斤，折合成扬程为5m。
流量：根据《美的空气能热泵热水机技术手册》数据确定。RSJ-770/S-820-C水流量为4m3/h/台；RSJ-380/S-820-C水流量为2m3/h/台。
故高区系统冷水增压泵的流量为4m3/h/台×7台=28m3/h；
低区系统冷水增压泵的流量为2m3/h/台×5台=10m3/h。
根据上述计算出的水泵扬程和流量值，结合水泵厂家的型号表，确定冷水增压泵型号。
11.3、热水循环泵选型（主要考虑循环水流量）
本工程高区系统设计为每台机组配1台热水循环泵，低区系统配1套循环泵，共2台（一用一备）。
根据《美的空气能热泵热水机技术手册》数据确定。RSJ-770/S-820-C可取循环水流量约13m3/h/台，RSJ-380/S-820-C循环水流量约为6.6m3/h/台。故：
高区系统热水循环泵流量：Q=13m3/h，共配7台，每台热泵机组配1台；
低区系统热水循环泵流量：Q=6.6m3/h×5台=33m3/h，共2台。
扬程大小主要考虑系统的管道局部阻力损失和沿程阻力损失，计算方法类同冷水增压泵的计算方法，本工程高区取为10米(每台机组1台)，低区取为18米(5台机组共用1台)。
11.4、热水增压泵选型
高区系统：热水增压泵主要满足离热水系统天面最近的5层客房的供水压力，其余下面各层由热水自重带来的压力已可满足。扬程计算方法类同冷水增压泵的扬程计算，约为20m。流量为高峰用水时系统水流量的1.3倍，结合《建筑给排水设计规范》GB50015-2003中的高峰水流量计算公式，得到水泵流量约为30m3/h。
低区系统：类同高区系统。扬程为20m，流量为12m3/h。
11.5、系统辅件汇总（以高区为例）
|
序号 |
设备名称 |
品牌 |
型号 |
性能参数 |
说明 |
|
|
冷水增压泵 |
格兰富 |
Q≥28m3/h,H≥21.8m |
知名进口品牌 |
|
|
3 |
热水增压泵 |
格兰富 |
Q≥30m3/h,H≥20m |
知名进口品牌 |
|
|
4 |
热水循环泵 |
格兰富 |
Q≥13m3/h,H≥10m |
知名进口品牌 |
|
|
5 |
冷、热水管道 |
共同管业 |
DN25-DN150 |
304不锈钢，厚度0.8mm-2.2mm |
知名品牌 |
|
6 |
系统管道配件 |
埃美柯、冠龙、奥新 |
DN25-DN150 |
铜质、不锈钢等 |
国产优质产品 |
|
7 |
触摸屏操作系统 |
ABB |
液晶面板 |
核心部件采用ABB等国际知名品牌 |
优质 |
|
8 |
变频控制系统 |
ABB |
/ |
核心部件采用ABB等国际知名品牌 |
优质 |
以RSJ-380/S-820-C为例：
1
压缩机
ZR61KC-TFD-420
2
艾默生
2
汽液分离器(RoHS)
QYFLQ-01AV
1
东莞庆新安
3
四通阀(RoHS)
STF-01V
1
佛山华鹭、浙江三花、常州兰柯、浙江盾安禾田
4
异步电机(RoHS)
YDK400-8-YA
1
广东威灵/美的/常州永安
5
压缩机电加热带
DJRD-580A-1200-33W
2
江阴市华一电子/都邦
6
排气温控器
PQWKQ-130
2
江苏常胜
7
套管换热器(RoHS)
TGHRQ-380GT-U2
1
英特/沈氏
8
冷凝器A部件
RSJ-380/S-820-C.ZL.16
1
美的
9
冷凝器B部件
RSJ-380/S-820-C.ZL.17
1
美的
10
轴流风叶(RoHS)
MDV-250(260)W/dPS-820.0-4
1
顺威
11
温水阀(RoHS)
WSF-14-Φ19-XMR05V-L1000
1
佛山华鹭
12
压力控制器
YK-0.05/0.15-R
1
上海俊乐
13
压力控制器
YK-3.3/2.4MPa-L1200
1
上海俊乐
14
压力控制器
YK-0.05/0.15-2000
1
上海俊乐
15
单通电磁阀(RoHS)
FDF6A-JL
1
浙江盾安
16
接触器(RoHS)
A26D-30-01(G)
2
美天朗
17
变压器(RoHS)
TT2-B35+D90-1F
1
顺德崭亮，大忠
