超低温空气能系列

Low temperature machine series

◎ 美国谷轮ZW热泵专用喷气增焓压缩机，结合欧美第二代高温喷气增焓技术，成就空气能热泵最高水平，-25稳定运行。

◎ 欧美先逬的壳管式换热器，独特结构不但增加了换热面积，还改善液体在铜管表面的湿润性和均匀性，有效降低水膜，从而大大提高了换热效果。

◎ 世界一流的膨胀阀能精确控制冷媒流量，提高机组性能，充分保证在低温恶劣环境中保证机组正常运行。

◎ 分体结构、侧出风设计，防止雨雪逬人机组，冬天防冻更有效，保证机组茌寒冷的冬天能满足地板采暖加热，同时还能满足曰常生活热水需求。

◎ 压缩机加装低温防冻电热带，有利于压缩机低温正常启动，机组分层底部加装电热带防止机组结霜，保持冷凝水畅通无阻。

技术突破创新——超低温运行

专门针对寒冷地区房间供暖供热的节能产品

标准工况COP高达4.55W/W，-15℃环境下达2.15W/W

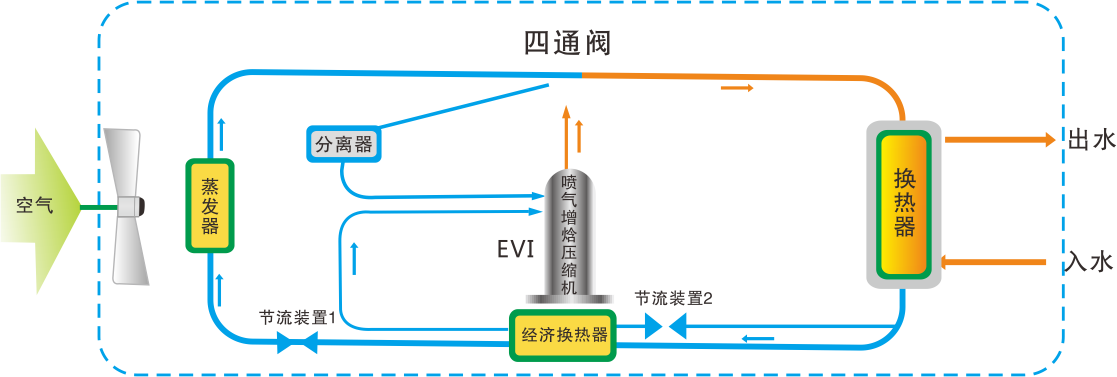

超低温空气能机组系统原理图

技术突破创新

独特的热水专用涡旋式压缩机，应用喷气增焓技术

浮动密封——专门适应设计高压缩比

定涡旋盘及动态排气阀——专门设计适应高压差

EVI——控制安全排气温度

喷气增焓提高制热量，并降低涡旋温度

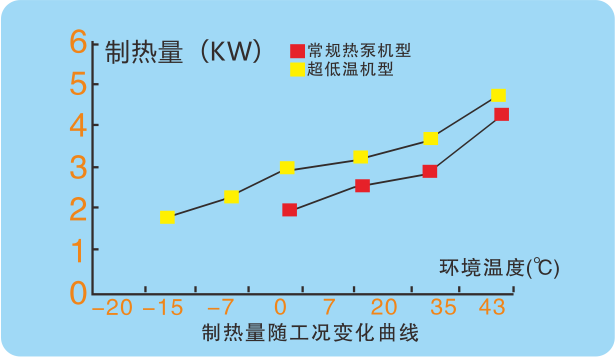

-7℃——7℃，能效比高于常规热泵，制热能力比常规热泵提高21%——30%

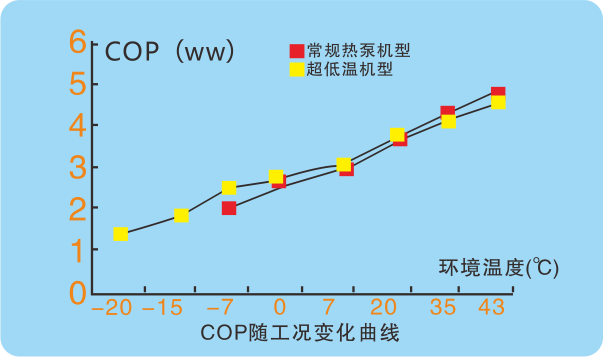

随温度的下降，超低温机型的能效比衰退速度远小于常规热泵

-7℃时，超低温机型的COP远大于常规热泵

喷气增焓压缩机循环系统，可使-7℃——7℃的制热能力

比常规热泵提高21%——30%

超低温机型性能优势

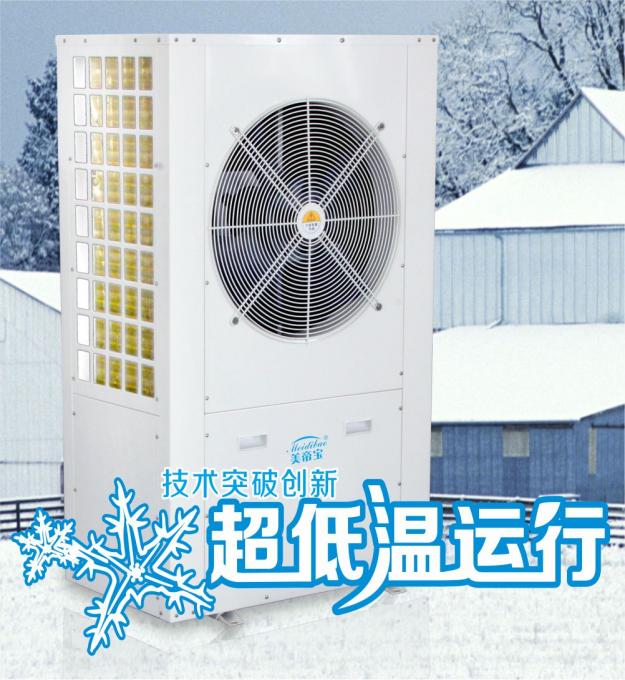

超低温运行

-25℃超低温环境下稳定正常运行

-15℃环境下能效可达2.15W/W

补气专利技术

独有喷气增焓补气专利技术

高效节能

运行成本不到电锅炉或柴油锅炉的1/4

1——1.5年节省的费用即可收回工程投资

全天候运行

不论晴天、阴天、雨天或下雪均可正常工作

一年四季全天候运行

核心技术

The core technology

独创一:超高能效

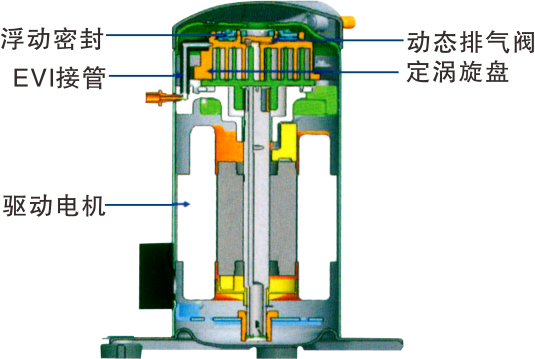

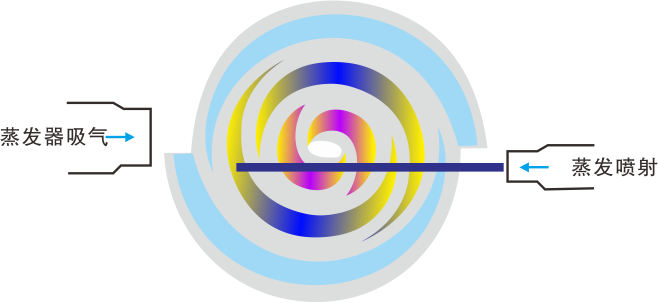

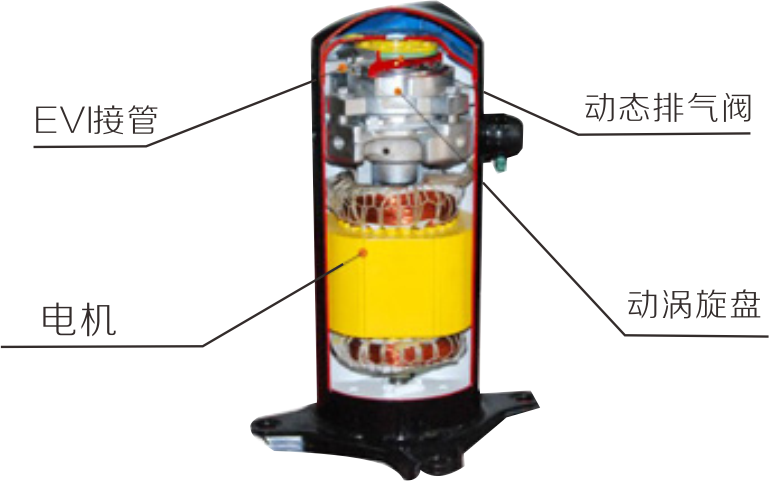

喷气增焓压缩机剖视图

采用世界名牌压缩机——美国谷轮柔性涡旋喷气增焓压缩机，应用第二代高温喷气增焓技术，成就国内空气源热泵能将最高水平，为用户节省更多的运行费用。

独创一:超高水温

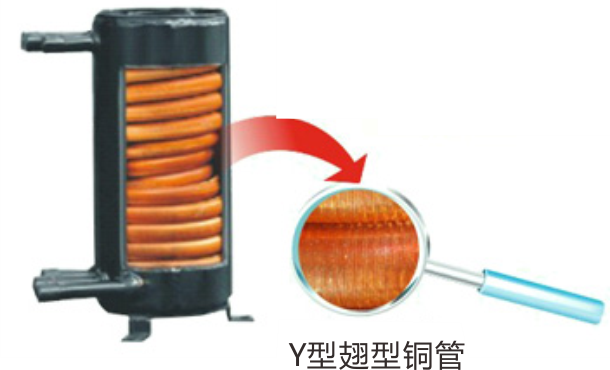

盘管壳式换热器剖视图

采用盘管壳式换热器，最高出水温度高达80℃，可广泛应用于采暖和制取热水，完全替代传统锅炉加热设备。

增加了换热面积，而且改善了液体在管表面的湿润性和分布均匀性，有效的降低水膜，提高了换热效率。

钢管厚度为0.8-1.2mm，内部无焊接，承压100%经过5MPA压力测试，拒绝泄漏。

外翅片高效无磷铜管，换热面积是光壁铜管的3.7倍，换热效率高。

换热铜管螺旋分布，结构紧凑，制冷剂通路间隙小，确保换热交接的有效性，杜绝润滑油的积存。

双流道流畅水路设计，管内走水，壳层走氟，水路上的温度传感器可以实现水路冰堵的实时监控，确保系统的安全。

纳米高金镀技术  一展天生洁净

独特的纳米高金镀材料，具有防尘、防霉、杀菌耐腐蚀的天然特性。天生的一尘不染，带来无与伦比的洁净品质。

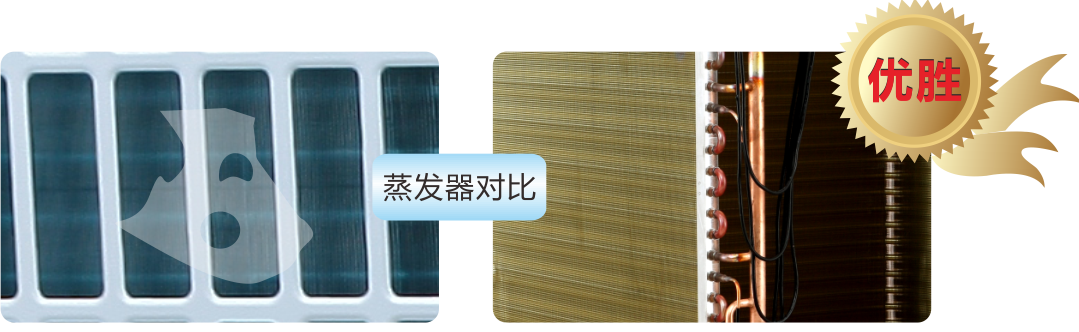

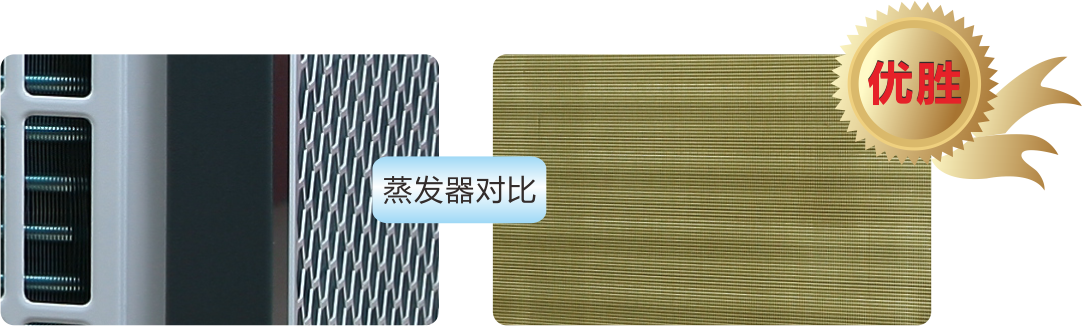

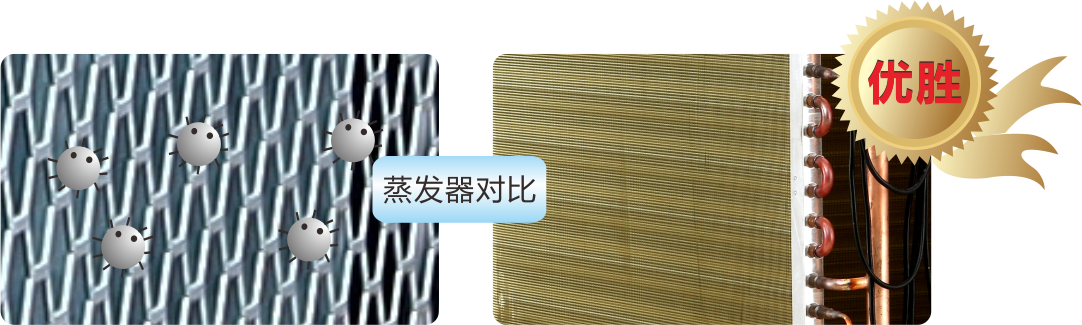

纳米高金镀翅片——制热更强劲

纳米高金镀具有超强亲水性，使用该技术制成的“蒸发器”表面不积水，不沾尘，不易形成水桥，不阻塞风道，空气能运转更顺畅，同时该材料的耐腐蚀和抗磨损等特性，有效防制热效果递减现象，制热当然更强劲

纳米高金镀翅片——长久高效更省电

美帝宝的纳米金镀材料具有超强的耐腐蚀和抗菌损性，有效降低空气能蒸发器老化，亲水性几乎永不衰减，保持蒸发器持久顺畅，空气能能效等级永不衰减。

纳米高金镀翅片——自清洁长久免清洗

纳米高金镀翅片表面不积水，从根本上防止霉菌滋生，有效去除空气能出的异味，同时纳米级二氧化钛只需弱的光就可以将周围的氧气和分子转化成具有杀菌特性的氢氧自由基和双氧水，能杀灭几乎所有的有害气体、霉菌和病菌，全换热器杀菌，比普通杀菌过滤网有效面积大10倍以上。

纳米高金镀翅片——自清洁长久免清洗

纳米高金镀蒸发器具有独特的荷叶效应，只需雨水或冷凝水冲刷使可自动清洁蒸发器表面的灰尘和污垢，保持空气能热水器蒸发器长久清洁，真正免清洗，保持空气能热水器长久良好状态。

核心配置-专业技术组合

To meet the family hot water supply

智能电控  水温恒定

灵活适应集中供水各种工程的需要

智能电控：水温28℃-60℃自由设定，水温恒定，能灵活适应学校、酒店、医院等各种工程的需要；可按需调节供水量，水箱水位自由调节；启动时间任意设定，可满足错峰用电需求，特别适合集中供水工程；先进多合一技术，满足多项功能使用。

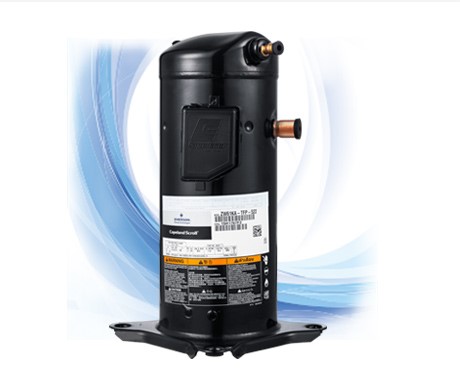

高温工况热泵压缩机

能效比更高 更环保安全

采用高温工况压缩机（热泵专用型）：能效比更高，整机平均4.5w/w以上；更能适应在高温下运行有效增加机组使用寿命；出水温度高，可达60℃。

高效优质套管式换热器

采用国际先进的特殊旋转螺纹结构

采用国际先进的特殊旋转螺纹结构，改善了系统内部工质的接触时间和水流的旋转流动；比普通换热器的换热效率大大提升。换热器内部无接头，降低了制冷剂泄露的隐患，具有清洁能力，使机组长期无垢高效运行。

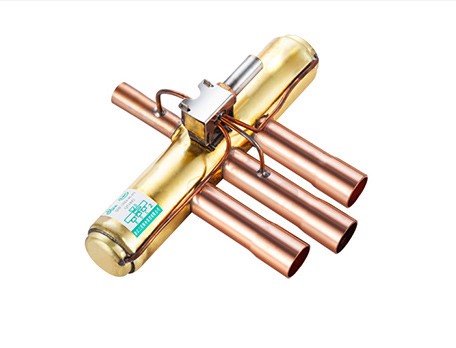

名优四能阀

采用纯铜精工制作、空气侧换热器器预留专门除霜流路，通过导阀的电磁作用，改变其冷媒的流向，以达到需要的制热和化霜效果，智能控制，转换灵敏，机组运行性能更稳定高效、耐用。四能阀与机身的各部件的完美结合为一体，大大解决低温中除霜的问题。

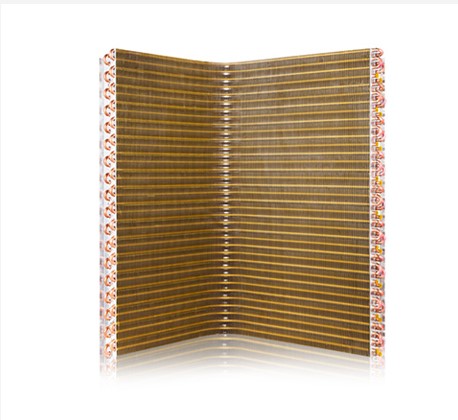

纳米高金镀技术蒸发器

独特研制逻辑化霜方式

根据不同工况下结霜对系统的影响，通过大量数据分析，研发出全新适时智能化霜模式，机组智能判断蒸发器上的结霜情况作出相应化霜处理；化霜过程中储水箱热量恒定不变。

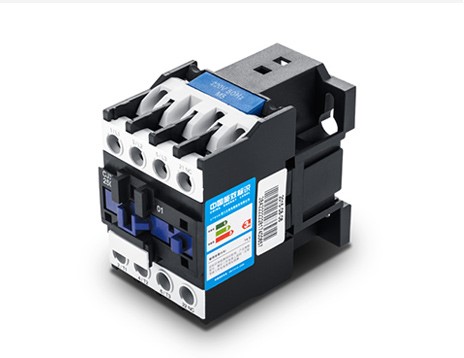

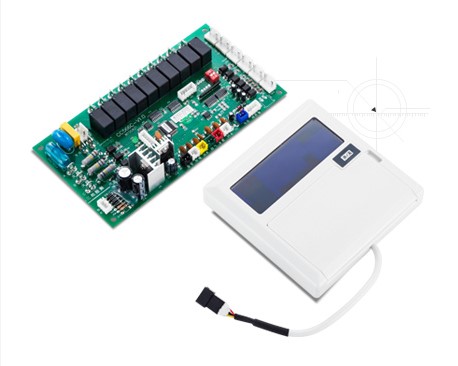

微电脑智能运行系统

自动控制调节整个热水供水系统的智能

采用微电脑智能控制系统，保证了机组的稳定运行自动定时开机、自动恒温、循环等功能，全天24小时一开就有热水。

首创高低压双油表配置

空气能行业首创高低压双油表配置

性能看得见，机组运行的系统工况、压力参数、冷媒等各种运行状态一目了然，最大程度降低安装维护的难度。

行业领先唯一设计

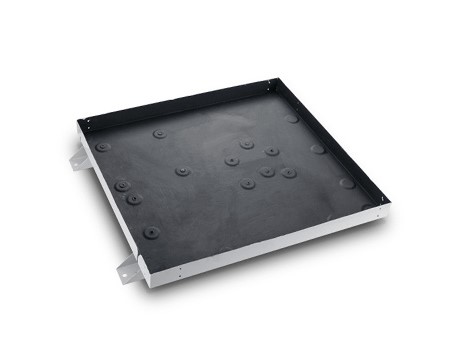

世界著名公司主机铂金镀锌板

阿克左提供的阿克苏诺贝尔粉末涂料，德国喷涂技术，坚固可靠、耐用性强。主机底盘添加了全行业唯一的沥青黑油技术和积水盘，机组运行时产生的冷凝水积蓄在积水盘集中排出，提高机组的耐腐耐酸性、抗垢性，高效的延长机组寿命。

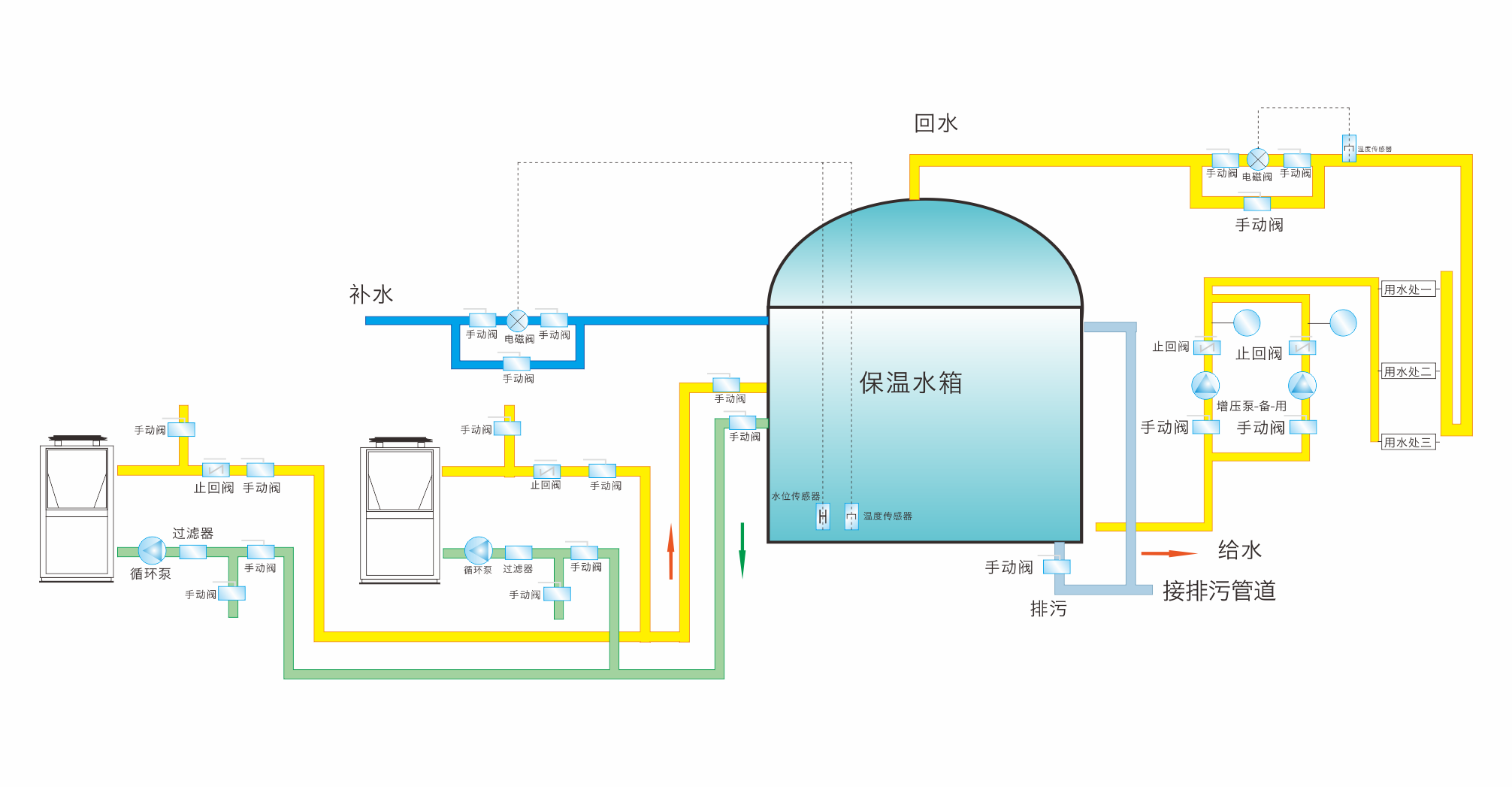

系统连接示意图

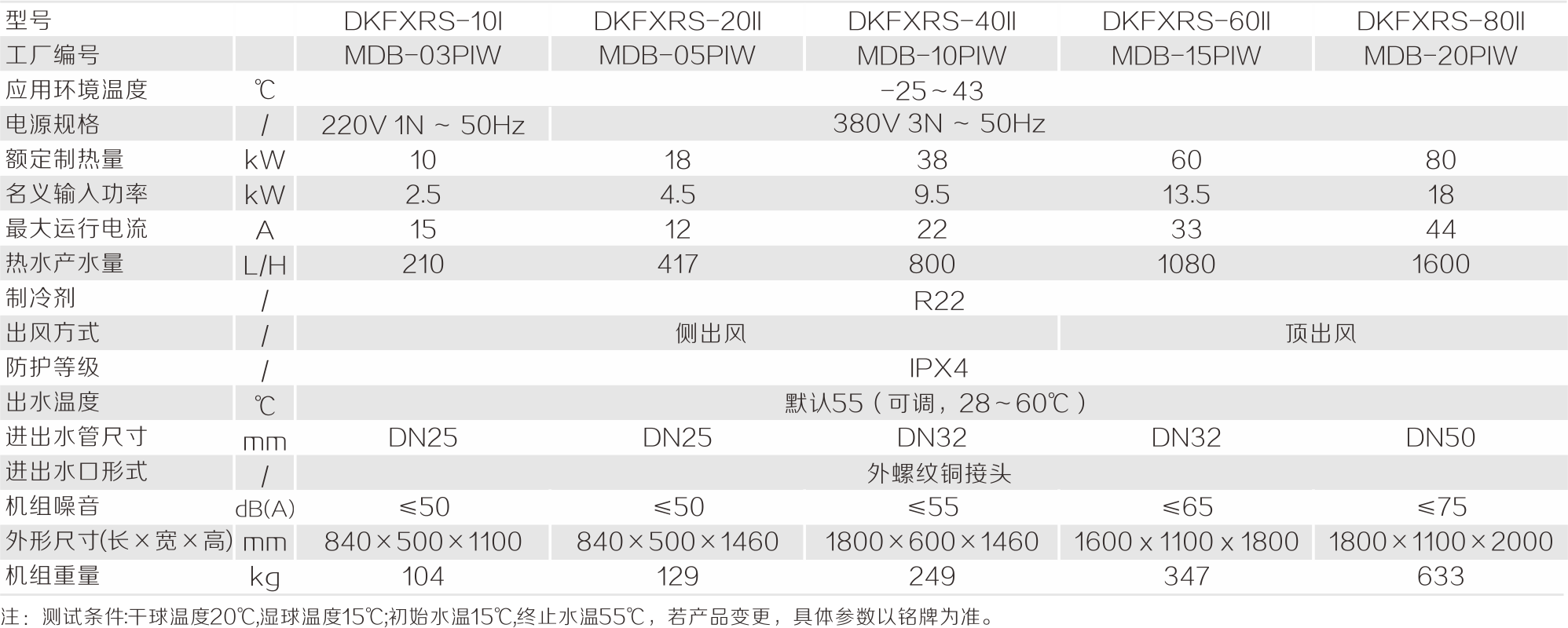

参数配置表
