空调水系统定压讲解

在闭式循环的空调水系统中，为了使空调水系统在确定的压力水平下运转，系统中需要设置定压设备。目的是保证水系统管道和所有设备内均充满水，管道内任意一点的压力都高于空气大气压力，否则会有空气吸入系统中，影响正常的机组设备运行。同时，在冬季运行时在确定工作压力作用下，防止管道内热水汽化。

对于水系统进行定压的作用在于：防止水系统内水“倒空”；防止水系统内的水汽化。目前空调水系统的定压方式主要有三种：高位开式膨胀水箱定压、气压罐定压和补给水泵定压方式。

一、高位开式膨胀水箱定压

膨胀水箱的定压原理就是对系统进行定压的同时，容纳空调水系统水体积膨胀和向系统内补水。高位开式膨胀水箱定压的方式具有定压简单、可靠、稳定和省电等优点，是目前空调工程中最为常用的一种定压方式，也是推荐优先采用的定压方式，尤其是在秦岭淮河以南的项目中。

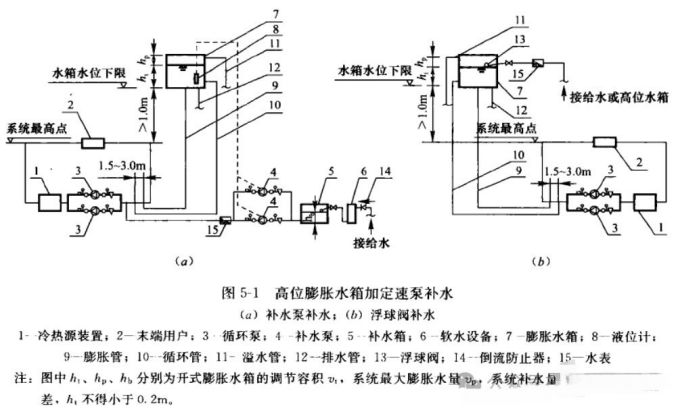

空调水系统的定压点，即膨胀水箱的膨胀管与空调水系统的连接点，宜设置在循环水泵吸入口前端的回水管道上，因为该点是压力最低点，这样可以使系统运行时各个点位的压力值均高于静止时压力。采用高位开式膨胀水箱定压的方式时，膨胀水箱通常设置在系统的最高处，安装高度应比系统的最高点至少高出0.5m，也就是5kPa。膨胀水箱定压的优点：当系统中水温升高时，系统中的水容量增加，不容纳水的部分膨胀量，势必造成系统内水压增高，影响系统正常运行。此时利用开式膨胀水箱来容纳水膨胀量，减小系统因为水膨胀而造成水压波动，提高系统运行的安全性、可靠性。

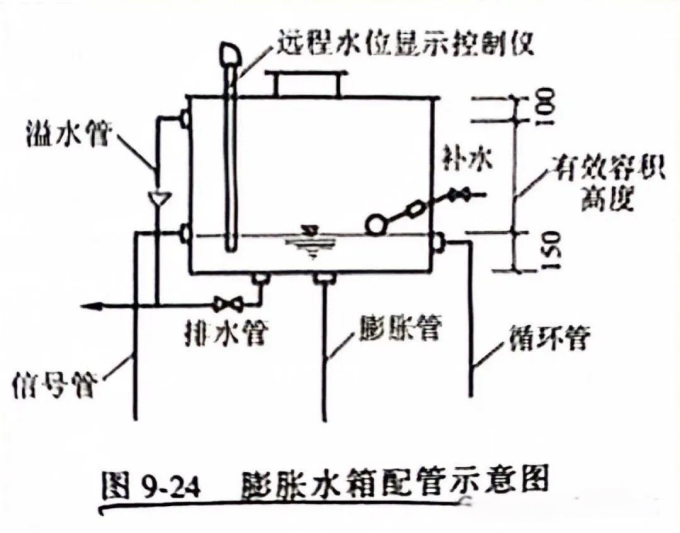

相反当系统由于降温或者漏水时，开式膨胀水箱的水位下降，此时可利用膨胀管自动向水系统内进行补水。至于高位膨胀水箱的配管要求，以及膨胀水箱的容积计算，碍于篇幅的原因，我们在单独开篇讲述，这里就不再过多的赘述。

二、气压罐定压

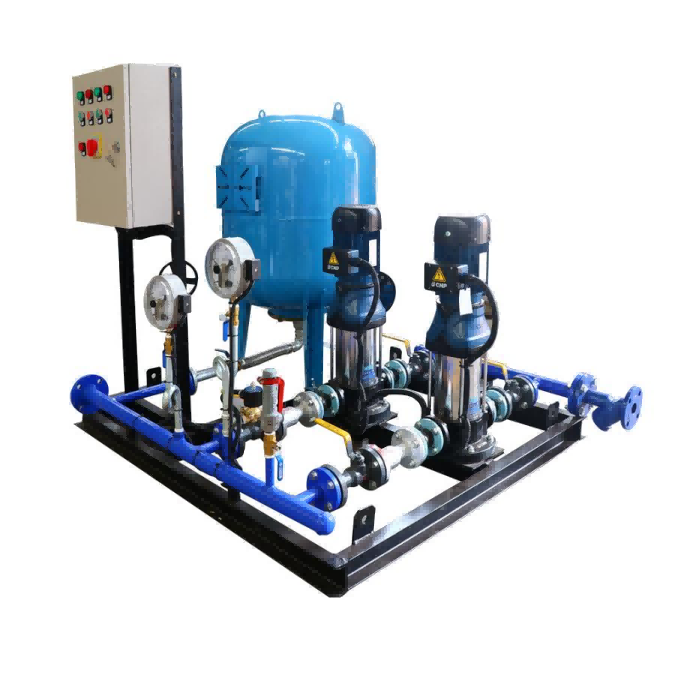

气压罐定压，也叫低位闭式膨胀水箱定压。气压罐定压的优点：可以解决系统中水体积膨胀问题，可以实现对系统进行稳压、自动补水、自动排气、自动泄水和自动过压保护等功能，而且大部分气压罐定压都可以对定压值进行调节，具有灵活性。此外气压罐的布置比较灵活方便，不受位置高度的限制，可以安装在制冷机房、热交换站和水泵房内，不存在防冻的问题。

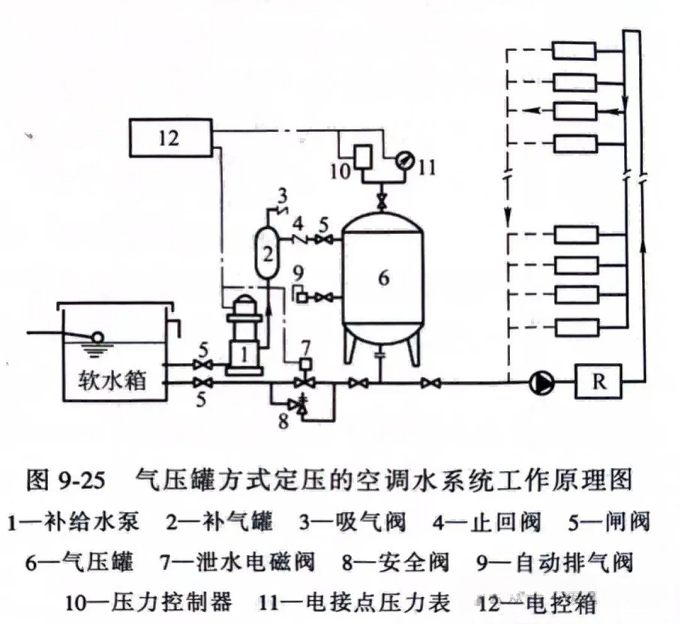

如上图所示，即为采用气压罐方式定压的空调水系统原理图。气压罐装置由补给水泵、补气罐、气压罐、软水箱和各种阀门和各种控制仪表组成。利用气压罐内的压力来控制空调水系统的压力状况，从而实现相应功能。采用气压罐定压时，应按照水系统的总补水量、膨胀水量或者系统的有效容积作为主要参数，来选取相应的气压罐。
三、补给水泵定压

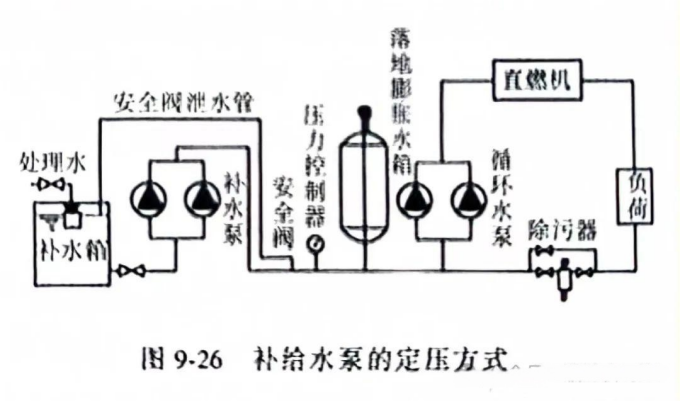

补给水泵的定压方式，如下图。它适用于大中型空调冷热水系统。氮气加压落地膨胀水箱的容积一般为系统每小时泄漏量的一到两倍。补水定压点安全阀的开启压力宜为连接点的工作压力加50kPa。补水泵的启停控制，多采用安装在定压点附近的电接点压力表或者其他形式的压力控制器控制。

电接点压力表上下触点的压力应根据定压点的压力确定，通常要求补水点压力波动范围为30Pa到50Pa左右，波动范围过小，触电开关动作频繁，水泵易损坏。关于空调水系统的定压方式，就为大家讲述到此。其实在《民用建筑暖通空调设计统一技术措施2022》中，关于空调水系统的定压方式具有非常详细的讲述，有需要的朋友可以查找相关资料进行翻阅。
