闭式膨胀罐的“防死水扰流装置”

闭式膨胀罐的“防死水扰流装置”主要用于解决水罐内部因水流停滞导致的死水区域问题（如水质恶化、微生物滋生、热效率下降等）。以下从设计原理、技术方案及实际应用角度展开分析：

一、死水问题的成因与危害

1. 死水形成原因

水流分层：冷水从底部进入，热水上浮，导致罐内水温分层，中间形成滞流区。

结构死角：水罐底部或边角区域因设计缺陷，水流无法覆盖。

低流速运行：系统长时间低负荷运行时，水流速度低于临界值（通常＜0.3m/s），加剧死水形成。

2. 危害

水质污染：死水区易滋生细菌、军团菌（军团病风险增加）。

热效率降低：滞留冷水无法参与循环，系统加热能耗上升。

设备腐蚀：死水区溶解氧浓度高，加速水罐内部腐蚀。

二、防死水扰流装置设计原理

1. 主动扰流技术

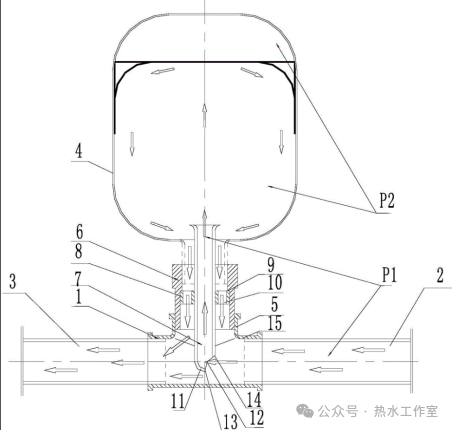

导流板/旋流片：在水罐内部安装导流板，强制水流形成螺旋上升或循环路径，打破分层，见下图：

射流喷嘴：通过高压射流扰动静止区域，促进水体混合（适用于大型储罐）。

文丘里效应混合器：利用缩颈结构加速水流，产生负压吸入底部水流，实现混合。

2. 被动防分层设计

多腔体水罐：将水罐分为多个独立腔室，通过连通口设计控制水流方向，避免单一滞流区。

底部进水+顶部出水：优化进出水口位置，形成“先进后出”循环模式（如底部进水口距罐底10~20cm，顶部出水口位于水面下5cm）。

浮球阀联动：通过浮球阀动态调节水位，保持水流连续性。

三、典型技术方案与参数

四、设计与安装要点

1. 流速控制：确保水罐内平均流速≥0.3m/s（参考ASHRAE标准）。

2. 材料选择：导流板需耐腐蚀（316不锈钢或工程塑料）。

3. 维护要求：定期清洗喷嘴、检查导流板固定状态（建议每季度一次）。

总结

闭式膨胀罐防死水扰流装置的核心在于打破水流分层、消除滞流区，需根据系统规模、水质要求及成本预算选择合适方案。

设计应将热水系统规模尽量减小，如15m³管网水容积的系统膨胀罐不超过200L，死水滞留不严重；对大型系统如果膨胀罐容积超过1000L，应考虑设置“防死水扰流装置”，“隔膜破损”设置报警装置似乎缺乏工程意义。在目前经济下行的状态下，某些五星级酒店濒临关门，也有些五星级酒店为节省成本将锅炉热源的闭式热水系统改为了热泵热源的开式系统，牺牲热水品质不可避免，再奢谈“隔膜破损”自动报警似乎有些滑稽。
