地暖系统中为什么要设置压差旁通阀，压差旁通阀有什么作用

我们首先来看看目前市场上普及的供暖系统的构成：

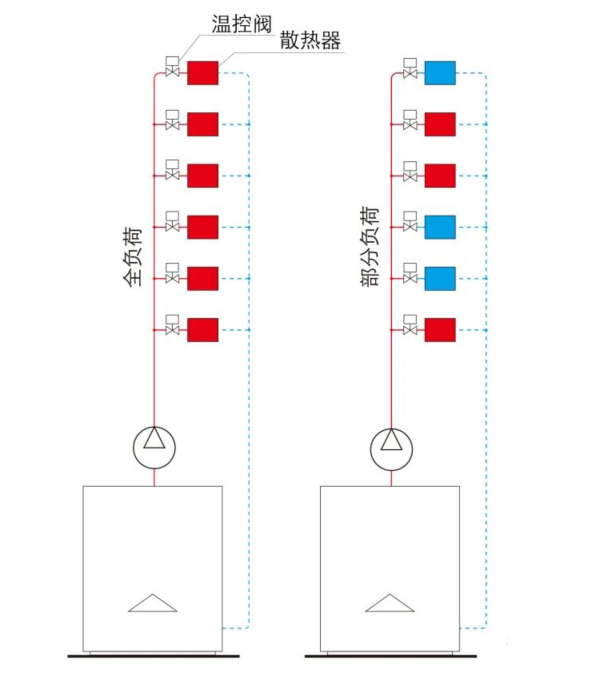

如上面这个散热器供暖系统，在全负荷运行状态下，也就是所有散热器温控阀全部开启（室内温度没到设定温度时），如果设计得当，水泵所提供的流量是所有散热器流量的总和，其扬程则是克服管路、阀门、散热器、热源阻力的总和，如果这个系统一直全负荷运行，就是说没有一个阀门关闭时，那么这个系统没有什么问题。

但是，当系统进入部分负荷时，比如某些房间温度达到设定值阀门开始关闭时，问题就来了，由于系统使用的定频泵，也就是水泵的转速是一定的，不会自动调节转速，那么在一部分散热器关闭的情况下，系统总流量的减小就会造成扬程增高，也就是我们所说的作用于阀门的压差会随之升高，这就会导致噪音、腐蚀、过流等现象产生，如果所有散热器都关闭，那么还可能造成短路循环烧泵等问题。

那么如何选择压差旁通阀呢？

首先，不能根据所安装位置的管径来选择，这是最常见的错误。比如，在锅炉的供回水主管之间需要安装一个压差旁通阀，如果供回水主管口径为1 1/4”，那并不意味着必须选择相同口径的阀门，很多情况下，一个3/4”口径的压差旁通阀就能解决问题。

选择压差旁通阀可以根据系统的两个需求来：

1.保证热源/冷源的最低流量，避免压缩机、换热器、水泵等元件受损，这种情况下，就需要了解厂家要求的最低流量；

2.避免系统出现噪音，需要根据系统的末端、控制阀门类型来选择，比如温控阀或区域阀，其说明书上均标注了最大工作压差，超过了这个压差值就会出现噪音、磨损等问题。

单位换算：

流量：1 m³/h = 1000 l/h = 0.28 l/s = 4.4 gpm

压力：1 bar = 100 kPa = 10 m = 14.7 psi

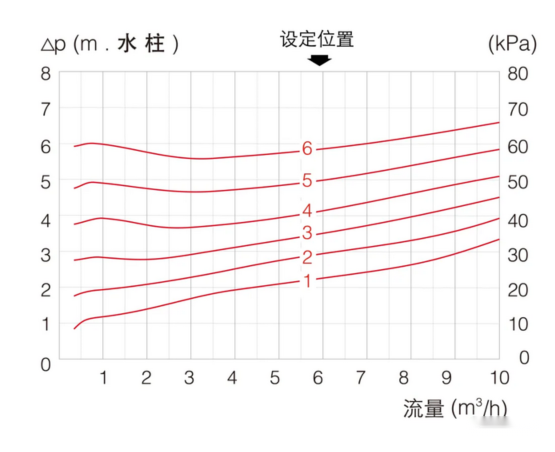

曲线的横坐标为压差旁通阀旁通流量，纵坐标为阀前后压差值，每个标注了数字的曲线为设定刻度对应的特征曲线，我们拿上图的曲线为例子说明，如果压差值设定为4米，那么可以看出，在旁通阀开启到过流流量达到6 m³/h之间，阀前后压差都维持在设定值4米左右; 当旁通流量超过6 m³/h后实际的压差值升高，在10 m³/h压差达到5米左右了。这个曲线就是为了我们之前所说的压差旁通阀的最低流量和避免噪音的压差值来参考的曲线。
