空气能热水系统回水管与空气能热水要组的接口位置

点击次数：688

空气能集中热水系统回水管设计直接影响系统的循环效率和用水舒适度。其核心原则是确保管网内水温稳定，避免用户长时间等待热水。以下是不同场景下的接口位置及设计要点：

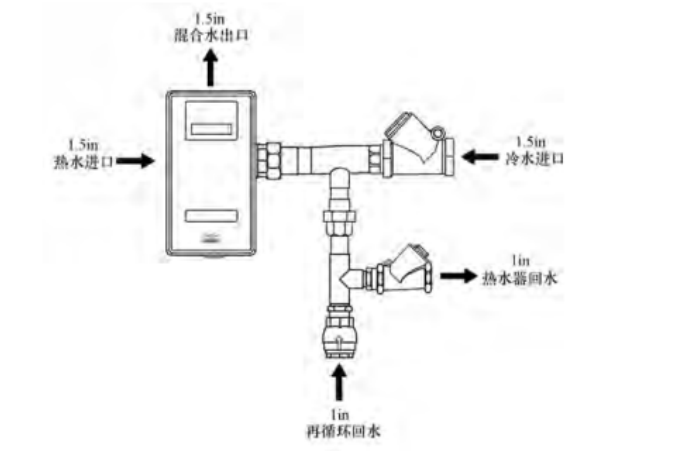

1.万豪酒店管理公司做法：主回水系统与热源的接口位置结合系统回水混合阀的设置，接入回水混合阀，见下图：

空气能热水系统

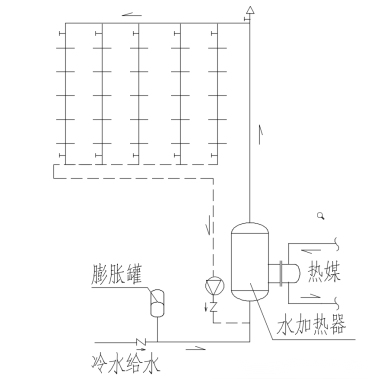

2、采用容积式、半容积式水加热器的闭式系统，接入水加热器的进水侧，见下图：

空气能热水器

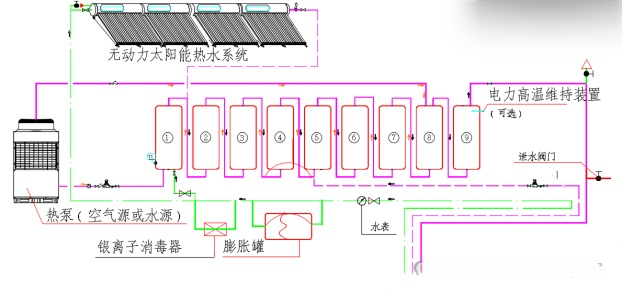

3、采用梯级贮热装置耦合新能源热水系统，接入梯级贮热装置中间罐体，见下图：

承压式空气能热水系统

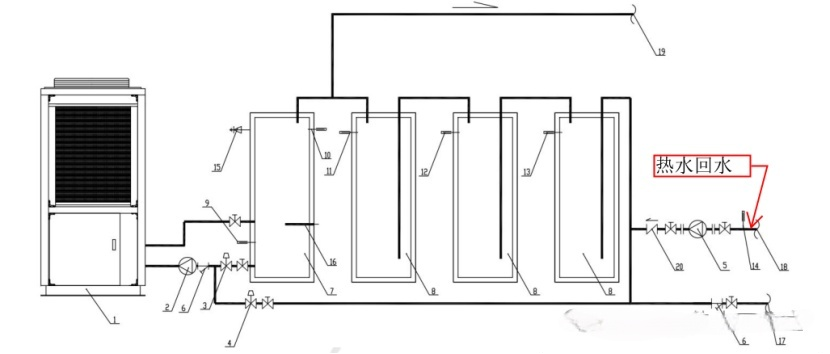

4、《模块承压式空气源热泵生活热水系统技术规范》（T/CECA-G 0285—2024），热水回水接入第一个罐体，见下图：

承压式空气能热水器

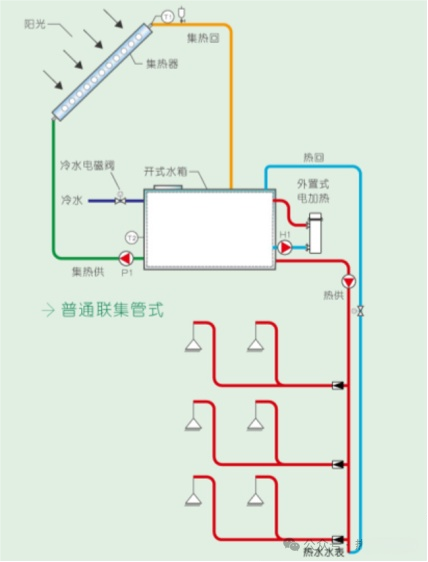

5、开始热水系统热水回水接入热水箱，见下图

空气能热水系统

通过合理规划回水管接口位置，可显著提升热水系统的能效比和用户体验，同时降低运行成本。
